CANFORD - INTERFACES-PRO MK 2 - A poser
Adaptateur stéréo bi-directionnel pour interfacer des appareils semi-pro ou grand public, dont magnétophones à cassettes, enregistreurs vidéo et appareils DAT, à des niveaux audio professionnels et les adapater aux différents types de connexion des appareils professionnels.

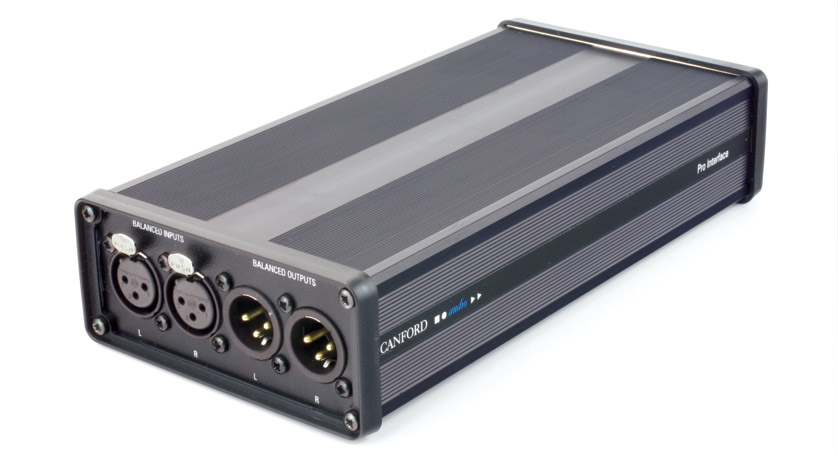

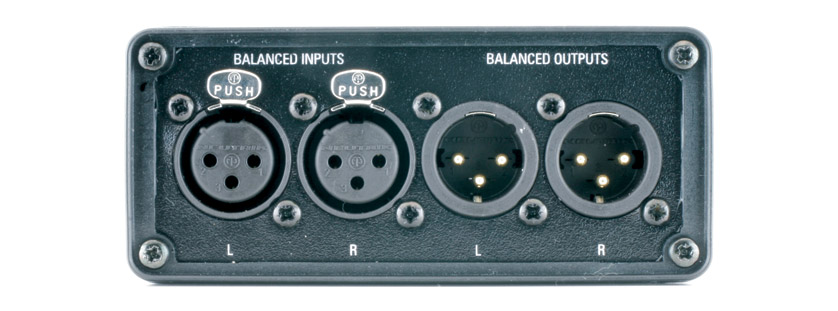

Conception robuste dans un boîtier extrudé avec quatre XLR en face avant. Deux femelles pour une connexion à des entrées à niveau ligne, à symétrie électronique haute impédance. Deux mâles pour une connexion à des sorties à niveau ligne, à symétrie électronique de faible impédance. Permettent une connexion à des appareils “professionnels”. Possibilité de les connecter en asymétrique sans perte de niveau. Conçus pour une connexion avec un câble FST de 100 m (ou identique) à des interfaces à niveau ligne (source faible, impédance de charge élevée ou bridgée).

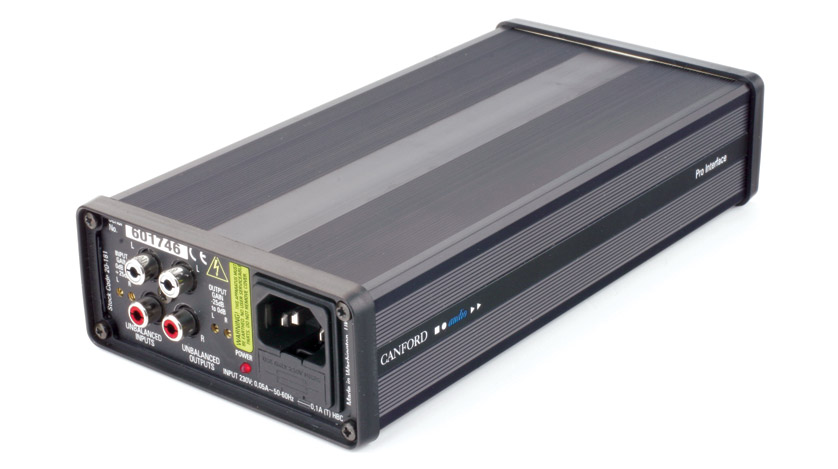

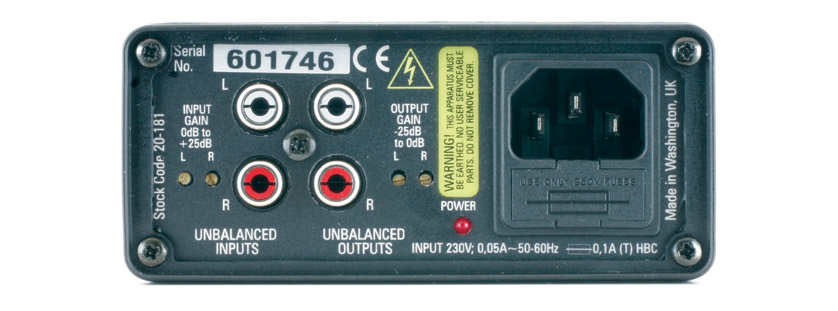

Quatre connecteurs RCA en face arrière permettant de connecter un appareil semi-professionnel. Tous sont asymétriques. Des réglages de gain multi-tours sont situés juste à côté et permettent de régler le niveau de fonctionnement de l’appareil connecté au niveau normal de l’appareil professionnel. L’alimentation se fait via une embase avec fusible.
Caractéristiques techniques :
Sections asymétrique/symétrique
| Impédance d’entrée : |
47 kohm |
| Niveau max. d’entrée : |
+24dBu |
| Plage nominale du gain : |
0dB to +25dB |
| Impédance de charge : |
500ohm to 50,000ohm |
| Bruit sortie : |
Sortie -94 dB eff. re +8 dBu (20 Hz-22 kHz, gain +14 dB), (terminaison d’entrée 600Ω) |
| Distorsion harmonique : |
DHT 0,005 % (1 kHz, +8 dBu en sortie) |
| Bande passante : |
20 Hz-20 kHz ±0,1 dB |
| Niveau max. de sortie : |
+24 dBu (10 kohm), +23,5 dBu (600ohm) |
Sections symétrique/asymétrique
| Impédance d’entrée : |
20 kohm |
| Niveau max. d’entrée : |
+25 dBu |
| Taux de réject. mode com. : |
60 dB typique |
| Plage nominale du gain : |
-25 dB à 0 dB |
| Impédance de charge : |
1000ohm à 10 000ohm |
| Bruit en sortie : |
Entrée -94 dB eff. re +8 dBu (20 Hz-22 kHz, gain -14 dB) (terminaison d’entrée 600ohm) |
| Distorsion harmonique : |
0,005 % (DHT : 1 kHz, -14 dBu en sortie) |
| Bande passante : |
20 Hz-20 kHz ±0,1 dB |
| Niveau max. de sortie : |
+24 dBu (10 kohm) |
Généralités
| Alimentation : |
230 V alternatif ±10 % à 6 V |
| Dimensions : |
220 × 110 × 47(L x l x h)mm. |
| Poids : |
1kg |
