LUNDAHL - TRANSFORMATEURS HYBRIDES

LUNDAHL LL6702 TRANSFORMATEUR AUDIO ANALOGIQUE transfo hybride si utilisé par deux
LUNDAHL LL6702 TRANSFORMATEUR AUDIO ANALOGIQUE transfo hybride si utilisé par deuxLUNDAHL LL6702 TRANSFORMATEUR AUDIO ANALOGIQUE transfo hybride si utilisé par deuxLUNDAHL LL6702 TRANSFORMATEUR AUDIO ANALOGIQUE transfo hybride si utilisé par deuxLUNDAHL LL6702 TRANSFORMATEUR AUDIO ANALOGIQUE transfo hybride si utilisé par deux

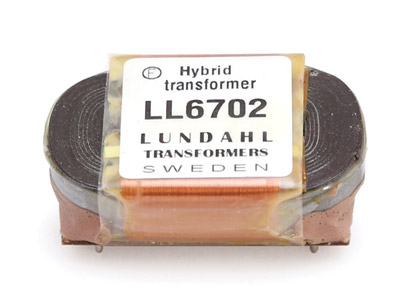

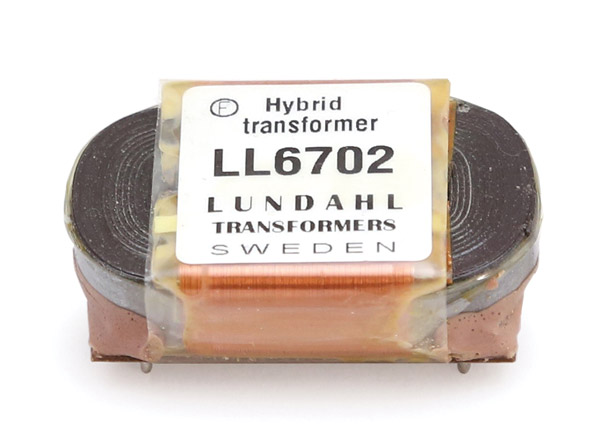

LL6702

Le LL6702 est un transformateur de ligne téléphonique communément appelé ‘2 fils-4 fils’ ‘ou hybride’. Construit sur un entrefer en forme de ‘C’, et répondant aux normes d’isolement entre enroulements. Le LL6702 à un courant de fuite très faible, et de ce fait une bande passante très plate. Très peu de perte, sur toute la gamme de fréquences. Deux transformateurs LL6702 sont nécessaires pour un insert téléphonique.

Caractéristiques techniques :

Rapport : 1,5, 1,5: 1+1
Dimensions : 47(L) x 31(l) x 15(h)
Pas entre broches : 5,08mm (0,2”)
Pas entre rangs : 30,48mm (1,2”)
Poids : 70g
Résistance statique primaire (broches 1-4) : 50 ohm
Résistance statique pont (broches 2-5) : 45 ohm
Résistance statique secondaire (broches 6-7, 9-10) : 36 ohm
Courant DC max : 60mA
Pertes transverses (laboratoire) : 50dB, 10Hz-10kHz
Isolation : 2kV/4kV
Applications typ. : Hybride téléphonique à deux LL6702
Impédance réseau ZB : Choisir ZB pour une diaphonie minimale, obtenue pour ZB égale à l’impédance de ligne. Pratiquement, cela peut être fait par un potentiomètre couplé à une série de condensateurs.
Terminaison réseau : Si RI=RO, l’impédance terminale ZT, vue du côté 2 fils, est:
ZT (AC) = 17 ohm + RI + RD. ZT est indépendante de ZB.
ZT (DC) = 100 ohm + RD. RD est une résistance facultative pour réduire le courant DC de ligne.
Description Prix €
H.T.
Ajouter au panier
Livraison
LUNDAHL LL6702 TRANSFORMATEUR AUDIO ANALOGIQUE transfo hybride si utilisé par deux Code stock : 23-141
Approvisionnement à validation de commande, disponible sous 4‑6 semaines. Besoin plus rapidement ? Appelez-nous
1+ 68,65 €
10+ 66,59 €
50+ 65,22 €
100+ 63,85 €
