CANFORD - SDV-F - CÂBLE COAXIAL (1,0L/4,8) - Vidéo numérique HDTV - Flexible

6 produits

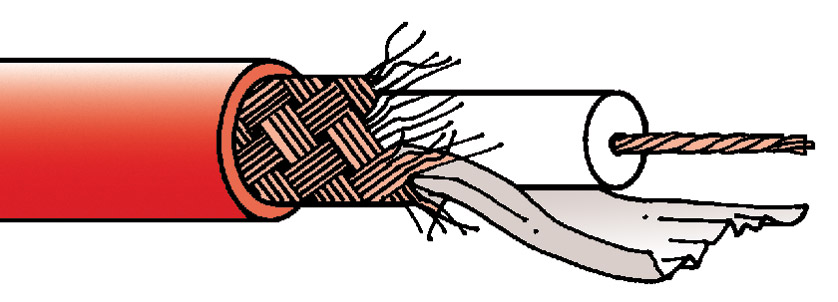

CANFORD SDV-F CABLE rouge
CANFORD SDV-F CABLE rouge

Câble coaxial 75 ohms flexible à faible perte pour les signaux numériques série et analogiques. Construit pour une flexibilité maximale tout en conservant un très haut niveau de performances, il convient à la fois aux applications déployables et comme cordon de patch. Un matériau de gaine composite PVC spécial à finition semi-mate aide à conserver la flexibilité à basse température en extérieur. Des BNC à sertir, des MUSA et des bagues guide-câble sont disponibles - voir index.

Caractéristiques techniques :

Dimension, groupe : Y (notez que pour les Coax Connectors, le code de la taille “FC1” DOIT être utilisé, “FC” n'est pas compatible ainsi que certains connecteurs Canare et de type F de groupe Y)
Conducteur interne : 19/0,2mm (0,60 mm²), cuivre pur
Diélectrique : Polyéthylène mousse haute densité injecté de gaz, DE 4,8 mm
Blindage 1 : Bande aluminium/polyester, couverture 100%
Blindage 2 : Tresse de cuivre étamé, couverture optique 45%
Construction : Câble coaxial
Gaine : Souple, PVC semi-mat, diverses couleurs
Diamètre extérieur : 6,8 mm
Rayon de courbure minimum : 35 mm
Impédance : 75 ohms
Capacité : 54 pf/m nominale
Affaiblissement de réflexion : 18dB 47-450 MHz
14dB 450-900 MHz
Attenuation: MHz 1 5 10 135 180 270
dB/100m 1.00 1.85 2.62 8.71 10.06 12.50
MHz 360 720 1000 1500 3000 4500
dB/100m 14.35 21.82 25.71 37.66 53.25 65.22
Vitesse de propagation : 80%
Plage de températures : -30° à +90°C
Poids : 4,3 kg/100 m
Longueur de bobine : 1000 m
Longueurs de coupe : Disponible au mètre

Connecteurs compatibles

BNC mâle - 12G

Marque Code Description
COAX Connectors 48-5063 COAX CONNS 10-005-W126-FC BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, groupe Y
COAX Connectors 48-5073 COAX CONNS 10-005-W126-FC BNC 12G UHD mâle, fiche pour câble, à sertir, 75 ohms, noir, groupe Y (pack de 100)
Neutrik 48-6376 NEUTRIK NBNC75BUU11X BNC 12G UHD mâle, fiche pour câble, rear twist, Canford SDV-L-X-LFH

BNC mâle - 3G

Marque Code Description
COAX Connectors 48-5043 COAX CONNS 10-005-B36-FC BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Y
COAX Connectors 48-5053 COAX CONNS 10-005-B36-FC BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Y (pack de 100)
Neutrik 48-615 NEUTRIK NBNC75BWS11 BNC 3G mâle, fiche pour câble, rear twist, groupe Y
Neutrik 48-6304 NEUTRIK NBNC75BUU11 BNC 3G mâle, fiche pour câble, rear twist, Draka 1.0/4.8AF / groupe Y
Neutrik 48-6315 NEUTRIK NBNC75BWS11-D BNC 3G mâle, fiche pour câble, rear twist, groupe Y (pack de 100, à assembler)
Telegartner 48-788 TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Y
Telegartner 48-778 TELEGARTNER BNC 3G HD mâle, fiche pour câble, à sertir, 75 ohms, groupe Y (pack de 100)

BNC mâle - HD-SDI - 1.5G

Marque Code Description
Telegartner 48-714 TELEGARTNER BNC mâle, fiche pour câble, à sertir, 75 ohms, groupe Y
Telegartner 48-774 TELEGARTNER BNC mâle, fiche pour câble, à sertir, 75 ohms, groupe Y (pack de 100)

BNC femelle, embase pour panneau - 3G

Marque Code Description
Neutrik 48-7991 NEUTRIK NBNB75GUU11 BNC 3G embase pour panneau, mise à la terre, à sertir, groupe Y

Micro BNC mâle - 12G

Marque Code Description
COAX Connectors 48-5026 COAX CONNS 67-005-B66-FC MICRO BNC 12G UHD mâle, fiche pour câble, à sertir, groupe Y
COAX Connectors 48-5036 COAX CONNS 67-005-B66-FC MICRO BNC 12G UHD mâle, fiche pour câble, à sertir, groupe Y (pack de 100)

DIN 1.0/2.3 mâle - 3G

Marque Code Description
COAX Connectors 48-5017 COAX CONNS 52-005-B6-FC DIN 1.0/2.3 3G HD mâle, fiche pour câble, à sertir, groupe Y (pack de 100)

MUSA - 3G

Marque Code Description
Canford 48-4436 CANFORD MUSA 3G HD femelle pour câble, groupe Y

MUSA Metrology grade

Marque Code Description
Canford 48-4486 CANFORD MUSA Metrology grade, argent, femelle pour câble, groupe Y

Connecteur F

Marque Code Description
Telegartner 48-8282 TELEGARTNER Connecteur F mâle, fiche pour câble, à sertir, 75 ohms, groupe Y
Telegartner 48-8292 TELEGARTNER Connecteur F mâle, fiche pour câble, à sertir, 75 ohms, groupe Y (pack de 100)

RCA Phono

Marque Code Description
Canare 43-069 CANARE RCAP-C53 RCA (PHONO) fiche. groupe Y
Canare 43-070 CANARE RCAP-C53 RCA (PHONO) fiche, groupe Y (pack de 100)
  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD SDV-F CABLE noir Noir Code stock : 36-550 14 chutes de cables disponibles
1+ 3,13 €
100+ 2,50 €
500+ 2,44 €
1 000+ 2,35 €
le mêtre
CANFORD SDV-F CABLE rouge Rouge Code stock : 36-552 7 chutes de cables disponibles
1+ 3,13 €
100+ 2,50 €
500+ 2,44 €
1 000+ 2,35 €
le mêtre
CANFORD SDV-F CABLE vert Vert Code stock : 36-555 2 chutes de cables disponibles
1+ 3,13 €
100+ 2,50 €
500+ 2,44 €
1 000+ 2,35 €
le mêtre
CANFORD SDV-F CABLE bleu Bleu Code stock : 36-556
1+ 3,13 €
100+ 2,50 €
500+ 2,44 €
1 000+ 2,35 €
le mêtre
CANFORD SDV-F CABLE violet Violet Code stock : 36-557 2 chutes de cables disponibles
1+ 3,13 €
100+ 2,50 €
500+ 2,44 €
1 000+ 2,35 €
le mêtre
CANFORD SDV-F CABLE blanc Blanc Code stock : 36-559
1+ 3,13 €
100+ 2,50 €
500+ 2,44 €
1 000+ 2,35 €
le mêtre
