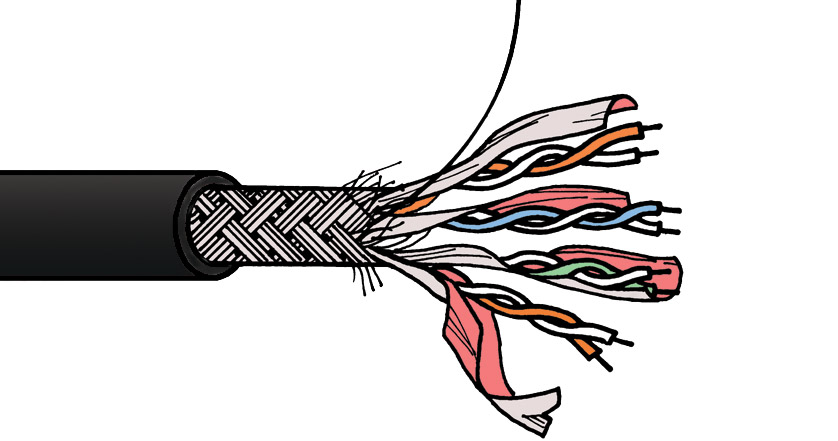

CANFORD - CAT7-F-HD - CABLE MULTIPAIRE - CAT7 - Données - Conducteurs multibrins, blindé - Déployable, renforcé, conducteurs extra larges

L'augmentation de l'emploi en extérieur de câbles de réseau et de données entre appareils audio et vidéo requiert un câble Catégorie 7 spécifiquement conçu pour être déployé. Le câble de Catégorie 7 de base est un câble d'installation relativement peu flexible, et même le modèle cordon de patch légèrement plus flexible a des caractéristiques de maniabilité médiocres dans les applications déployées (par opposition au raccordement ou patch). Ce câble Catégorie 7 S/FTP spécifiquement conçu pour le professionnel de l'audio et de la vidéo, est destiné à être manipulé comme un "gros" câble de microphone. Il a une structure à quatre paires extra-flexible avec des conducteurs plus larges pour une perte plus faible (0,25 mm2, 23AWG) et un blindage tressé global qui maintient des performances de Catégorie 7, puis une gaine externe en polyuréthane, pour de bonnes caractéristiques de flexibilité et de maniabilité.

Il ne peut pas être utilisé avec la plupart des connecteurs RJ45 standard en raison de son diamètre total de 9,3mm. Un connecteur approprié est le Neutrik Ethercon NE8MX6 (voir la note d'application ci-dessous).

La norme de catégorie 7 offre des performances allant jusqu'à 1000 MHz et convient aux applications Gigabit Ethernet, 1000Base-T et autres applications à haut débit, ainsi qu'à l'audio analogique et numérique. La catégorie 7 définit des spécifications plus strictes que celles applicables à la catégorie 6/6A, notamment en matière de diaphonie entre paires.

Caractéristiques techniques :
Conducteurs : 7/0.21mm (0.25 sq.mm AWG23) cuivre nu
Isolation : Polyéthylène expansé, DE 1.6mm.

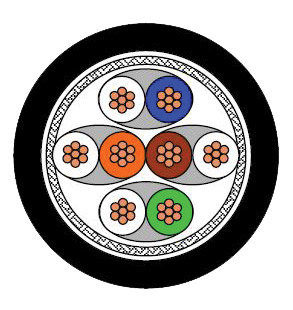

Disposition : Deuxconducteurs blindés torsadés entre eux, paires torsadées entre elles
Blindages de paire : Feuille plastique laminée en aluminium
Blindage global : Tresse en cuivre étamé, DE 6.31mm
Gaine globale : Polyuréthane flexible, DE 9.34mm
Impédance : 100 +/- 5 ohms
Rayon de courbure minimum : 75mm
Atténuation : 5dB/100m (10MHz)
16dB/100m (100MHz))
26dB/100m (250MHz))
40dB/100m (600MHz)
52dB/100m (1000MHz)
Diaphonie aux extrémités : 100dB (10MHz)
100dB (100MHz)
90dB (250MHz)
85dB (600MHz)
83dB (1000MHz)
Poids : 7.4kg/100m
Longueur de bobine : 500m
Longueurs de coupe : disponible au mètre

Note d'application : lisez les instructions de montage du Neutrik NE8MX6, qui peuvent être téléchargées sur la page des connecteurs. L'utilisation d'un lubrifiant (par exemple l'huile Hellerman) est fortement recommandée. Ce connecteur comporte une douille d'étanchéité à l'intérieur du presse-étoupe, qui peut être retirée pour faciliter le montage.

  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD CAT7-F-HD CABLE noir Noir Code stock : 31-830
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 8,12 €
100+ 6,50 €
500+ 6,34 €
1 000+ 6,10 €
le mêtre
