BCD DTG-1 GENERATEUR DE SIGNAL NUMERIQUE
BCD DTG-1 GENERATEUR DE SIGNAL NUMERIQUEBCD DTG-1 GENERATEUR DE SIGNAL NUMERIQUE

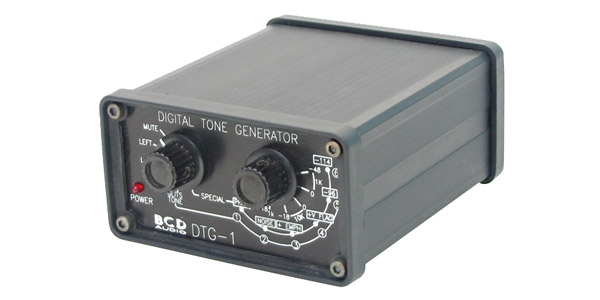

Pour tester des systèmes dans des installations, laboratoires, en maintenance ou en environnement opérationnel, ce générateur produit une variété de tonalités standards au format AES-3. Contruit dans un robuste boîtier extrudé, il peut être alimenté par la batterie interne ou par une source d'alimentation CC externe et s'utilise à la main ou en rack avec des panneaux optionnels.

DTG-1

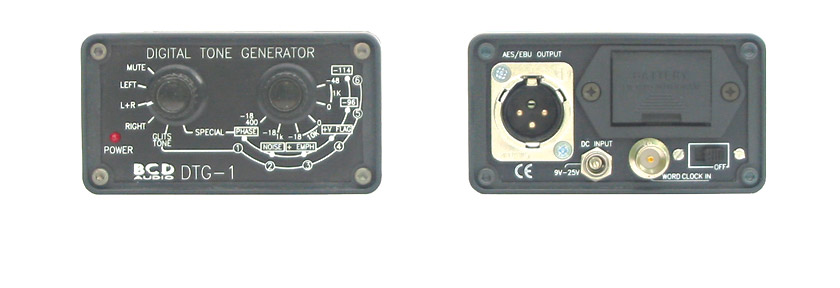

Deux commandes sur la face avant sélectionnent jusqu'à 14 tests. Le premier sélecteur envoit les signaux aux canaux gauche, droit, gauche + droit du flux de données numériques. A partir de là, le second sélecteur permet de choisir des fréquences et niveaux "standards". Les positions restantes sur le premier sélecteur coupent les deux canaux (envoi de 0 pour tous les bits), envoient une tonalité GLITS ou activent les signaux "spéciaux". En position "GLITS", le second sélecteur permet de choisir entre les séquences d'identification stéréo "BBC" ou "EBU". En position "Special", il existe six alternatives. La diode témoin de statut de la face avant signale la mise sous tension, une batterie faible ou un défaut.

Tonalités standards Tonalités GLITS Signaux spéciaux
400 Hz, -18 dBFS Left break Test de phase, 400 Hz, écrêté
1 kHz, -18 dBFS L + 2R breaks Bruit blanc, -3 dBFS
10 kHz, -18 dBFS 10 kHz, -18 dBFS, + balise d'accentuation
10 kHz, 0 dBFS 10 kHz, 0 dBFS + balise de validité
1 kHz, 0 dBFS 10 kHz, -96 dBFS
1 kHz, -48 dBFS 10 kHz, -114 dBFS

Note: les tonalités GLITS sont à 1 kHz, -18 dBFS. Les positions 1 et 2 sont respectivement les séquences EBU et BBC.

L'information de statut de canal est transmise au format professionnel comme la source alphanumérique et l'information de destination. La face arrière a une sortie AES-3 sur XLR-3M symétrisée par transformateur, le compartiment de pile, une prise coaxiale de 2,5 mm pour alimentation CC externe, un connecteur BNC pour l'entrée d'un signal Wordclock externe et un interrupteur on-off pour la pile. L'horloge interne tourne à 48 kHz. En cas de connexion de wordclock, l'unité se synchronise sur le signal externe, et la fréquence de sortie se règle en conséquence. Un signal wordclock à 44,1 kHz entraînera une réduction d'environ 9 %. L'autonomie de la pile interne PP3 est d'environ trois heures, aussi le fonctionnement sur pile n'est-il pas recommandé en utilisation continue.

Les signaux de test sont générés avec une précision de 24 bits à 1 kHz et 10 kHz, la distorsion étant inférieure à 0,005 % pour ceux-ci. Le signal à 400 Hz est en 16 bits. Sortie AES-3: impédance 110 ohms, 5 V/3 V crête à crête avec alimentation externe/interne. Entrée wordclock: 30 à 52 kHz. Source d'alimentation: CC 8 - 30 V, 0,5 W maximum. Dimensions: 94 x 52 x 108 (l x h x p) mm. Poids: 250 g.

Accessoires fournis : mode d'emploi
Accessoires optionnels : adaptateurs secteur 23-8904. Voir BCD - PANNEAUX DE MONTAGE EN RACK DE BOITIERS EXTRUDES pour des détails sur les options de montage en rack et voir CANFORD - ACCESSOIRES POUR BOITES EXTRUDEES pour la fixation sur surface plane.

  Description Prix €
H.T.
Ajouter au panier
Livraison
BCD DTG-1 GENERATEUR DE SIGNAL NUMERIQUE Code stock : 25-034
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
501,00 €
