Yamaha 01v96i est une console de mixage numérique conçue pour les applications en live, en studio ou en production. Avec des fonctionnalités telles que l'audio 24bit/96kHz, le streaming audio 16 entrées/16 sorties via USB et une suite de processeurs d'effets Yamaha VCM et REV-X basés sur des logiciels internes. La 01v96i est une console puissante qui peut produire des résultats de niveau professionnel.

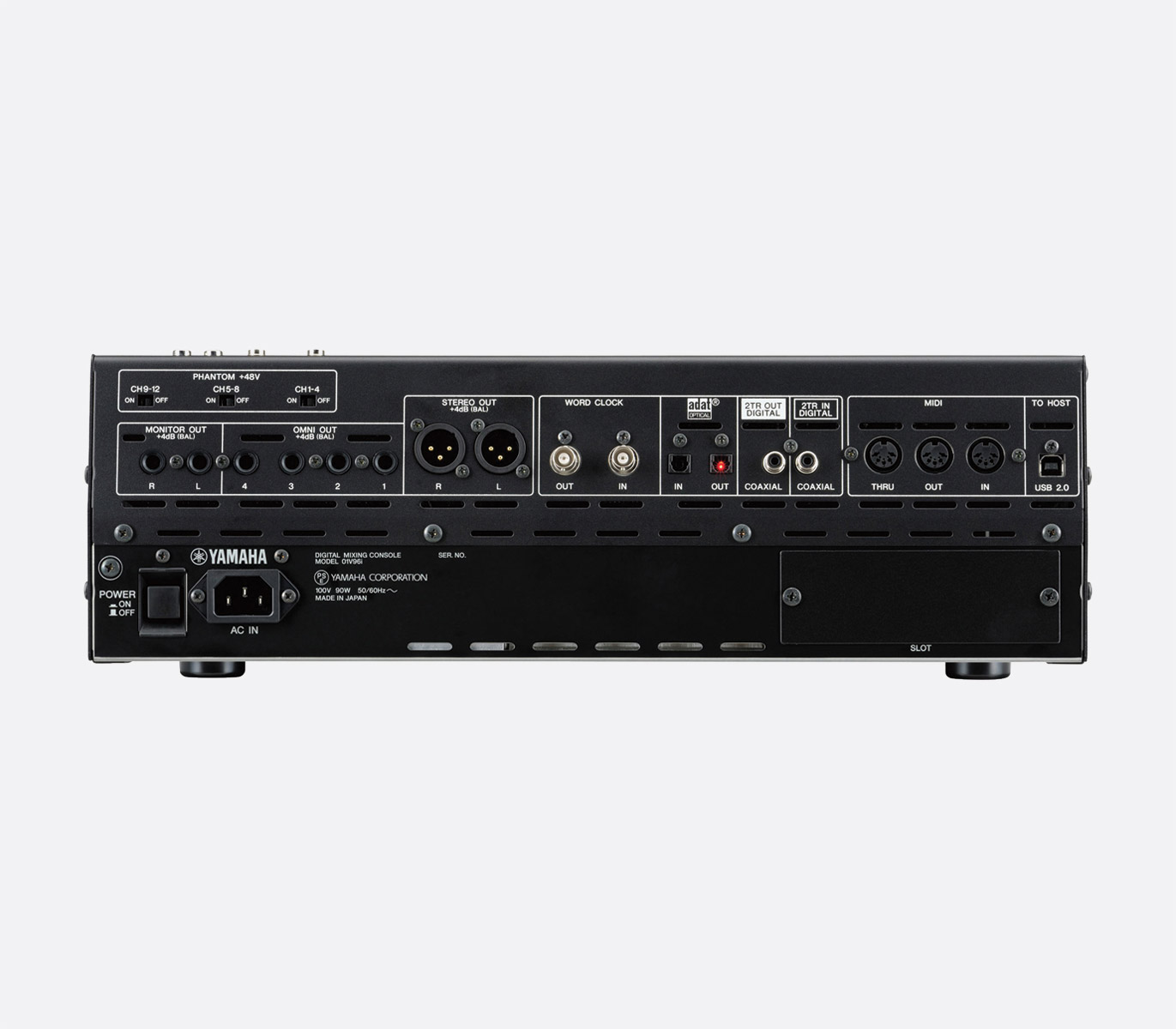

Le panneau arrière de la console de mixage présente une entrée secteur via sur connexion IEC, un interrupteur marche/arrêt, un port USB 2.0 pour l'hôte, une entrée/sortie MIDI, une entrée numérique 2 pistes sur un connecteur coaxial, une sortie numérique 2 pistes sur un connecteur coaxial, une entrée/sortie ADAT sur des connecteurs optiques, une entrée/sortie word clock sir BNC, des sorties stéréo gauche et droite +4dB sur des entrées XLR 3 symétriques, 4x sortie jack 6,35mm symétriques pour les connexions de sortie "omni", avec deux autres pour les sorties moniteur G/D, et trois commutateurs pour l'application d'alimentation fantôme +48V - groupés 1-4, 5-8, et 9-12. Un emplacement pour carte d'extension est également situé sur le panneau arrière pour une utilisation avec des cartes d'interface E/S optionnelles, voir "YAMAHA - CARTES INTERFACES. En standard, cet emplacement est recouvert d'une plaque métallique.

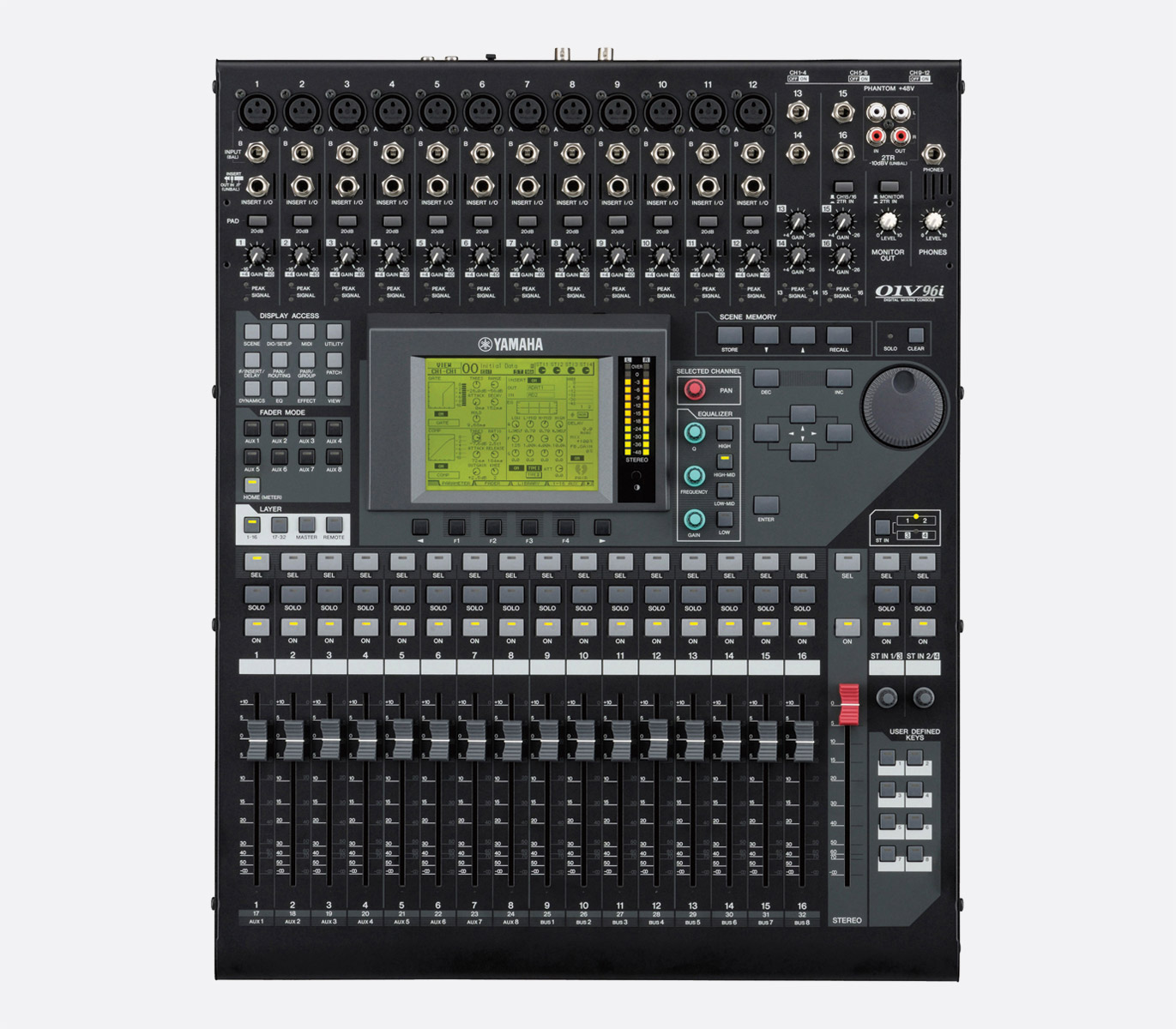

La surface principale du 01v96i abrite tous les autres éléments de connectivité et de commutation opérationnelle, y compris douze canaux d'entrée micro/ligne symétriques sur XLR ou jack 6,35 mm et quatre entrées supplémentaires de niveau ligne sur jack 6,35 mm. L'entrée/sortie 2 pistes se fait sur deux connecteurs RCA (phono) asymétriques de -10dBV. Les canaux 1 à 16 ont des commandes de gain rotatives indépendantes, tandis que les canaux 1 à 12 ont également des connexions d'insertion d'E/S sur jack TRS 6,35mm, et des commutateurs d'atténuation 20dB. Tous les canaux d'entrée ont des LEDs séparées indiquant le signal et la crête d'entrée. Les seize faders motorisés des canaux 100mm sont reliés par un seul fader de sortie stéréo rouge, les faders des canaux d'entrée étant commutables sur les canaux d'entrée 17-32 ou sur les canaux auxiliaires 1-8 et le bus 1-8. Tous les faders ont un interrupteur dédié qui est éclairé par une LED verte lorsqu'il est en marche, un bouton lumineux "SEL" pour sélectionner le canal correspondant pour l'édition et les canaux 1 à 16 ont également des boutons solo lumineux. Les entrées stéréo 1 à 4 sont également dotées de boutons "ON", "SOLO" et "SEL" dédiés, avec un bouton séparé pour passer d'un canal stéréo à l'autre (1+2/3+4).
Un grand écran rétro éclairé est situé au-dessus de la section des faders et au milieu. Il permet à l'ingénieur de visualiser les paramètres des canaux et les affichages, y compris la scène, les entrées/sorties numériques, le MIDI, la dynamique, l'égalisation, les effets et le pan/routage. Chacune de ces vues est rapidement accessible via des boutons d'accès à l'écran situés à gauche de l'écran, et on peut ensuite naviguer à l'aide des boutons gauche/droite/F1-4 qui correspondent aux onglets de l'écran. Une grande molette à droite de la table de mixage, ainsi que quatre curseurs NESW (Nord, Est, Sud, Ouest) facilitent la navigation, tandis que le régulateur panoramique dédié (rouge) permet de régler rapidement les sorties des canaux G/D. Une section égalisation dispose de boutons pour sélectionner les gammes de fréquences hautes, moyennes-hautes, moyennes-bas et basses, et trois contrôleurs rotatifs pour le "Q", la fréquence et le gain permettent à l'ingénieur de modifier la gamme de fréquences sélectionnée.
Le traitement interne comprend la compression des canaux, le gating/ducking, l'égalisation paramétrique à 4 bandes avec des algorithmes de type I ou II, le délai des canaux ; tous ces éléments sont modifiables et tous, sauf le délai, ont une sélection de préréglages qui peuvent être rappelés/édités/sauvegardés dans la bibliothèque interne. En plus de ces processeurs de canaux, un ensemble d'effets VCM Yamaha et de réverbérations REV-X "haute résolution" peuvent être rappelés et édités. Ces processeurs d'effets comprennent le "Channel Strip" qui consiste en cinq modèles utilisant la technologie VCM (modélisation de circuits virtuels) pour recréer les caractéristiques des compresseurs classiques des années 70 ; le "Master Strip" qui applique des circuits analogiques virtuels et les caractéristiques des bandes des magnétophones à bobine ouverte tels que le Studer A80 mkI, A80 mkIV, Ampex ATR100, avec des types de bandes tels que BASF et Ampex, et des modèles à plateau ouvert comprenant le Swiss 70, le Swiss 78, le Swiss 85 et l'American 70. Le "Vintage Stomp" permet à l'utilisateur d'ajouter la technologie de mise en phase rendue populaire dans les années 1970 avec les pédales d'escalier, tandis que le "Reverb" permet à l'utilisateur d'utiliser des algorithmes tels que ceux du SPX2000.
Traitement interne : 32 bits, accumulateur : 58 bits. Taux de fréquence d'échantillonnage : 44,1/48/88,2/96kHz, interne ; 44,1/88,2kHz (-10%) - 48/96kHz (+6%), externe. Gamme dynamique : 110dB typique, convertisseur N/A, sortie stéréo ; 105dB typique, A/N+N/A, vers la sortie stéréo à fs=48kHz ; 105dB typique, A/N+N/A, vers la sortie stéréo à fs=96kHz. Dimensions (LxHxP) : 436 x 148 x 548mm. Poids net : 14 kg.
