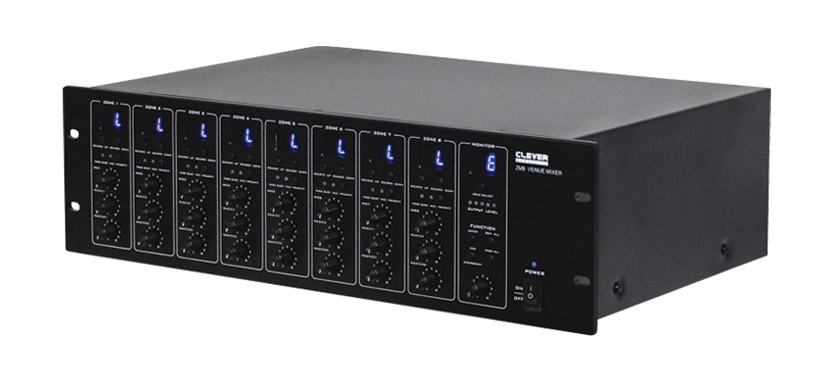

Le Clever Acoustics ZM8 est un mélangeur 3U pour installation en rack, à 8 zones avec plaques murales de contrôle pouvant être connectées à l'aide d'un câble CAT5. Il a été conçu en tant que solution pouvant être adaptée en fonction des besoins d'une installation, qu'elle soit grande ou petite, dans un environnement d'entreprise, de commerce, aéroports, salles de sports ou de conférences.
ZM8 – Mixeur de zone matriciel
Plus distribué
Le mixer 8 zones ZM8 accepte en entrée jusqu'à 8 sources de signal ainsi que deux microphones d'appel dédiés. Le panneau arrière présente 4 entrées lignes sur prises RCA (phono) stéréo, chacune avec contrôle de gain adjacent. Les canaux 5 à 8 peuvent être atteints par des borniers symétriques et peuvent être configurés micro/niveau ligne ou en mode alimentation fantôme +48V. Une sortie microphone 600ohms additionnelle sur XLR a des contrôles dédiés du gain, hautes fréquences et basse fréquences. En pressant le bouton de priorité 'MIC 1' situé sur le panneau avant, la sortie micro peut devenir prioritaire sur toute zone choisie. Il est possible de connecter simultanément deux consoles d'appel sur les ports d'entrée RJ45, chaque entrée ayant la même priorité et fonctionnant sur la base 'premier arrivé, premier servi'.
En reliant trois consoles ZM8 à l'aide des connecteurs prévus DB37, il est possible d'obtenir jusqu'à 32 zones sur lesquelles l'audio sera transmise. Une fermeture à contact 8 zones d'alarme vocale peut être employée afin d'activer une tonalité d'avertissement. Il est également possible de transmettre un message d'alarme vocal aux 8 zones du système à l'aide de l'EMC et de la masse. Les alertes, alarmes d'incendie, EVAC et EMC ont toutes la même priorité.
Réponse en fréquence : 80Hz à 18kHz, microphone; 20Hz à 20kHz, ligne. Rapport signal bruit : mieux que 65dB, microphone; mieux que 85dB, ligne. THD : mieux que 0.07%. Vitesse de communication : 4800bps. Port de communication : RJ45. Protocol de communication : RS485. Alimentation : CA 240V/ 50Hz, ou CC 24V. Dimensions : 132 x 484 x 304mm (h x l x p). Poids : 10.3kg.
ZM8BW – Plaque murale
Plus distribué
Le ZM8 BW est une plaque murale dédiée au mixer de zone ZM8. Une fois connectée au ZM8 à l'aide d'un câble Cat5 terminé d'une RJ45, il offre une entrée XLR 600ohms symétrique avec alimentation fantôme +12V et entrées ligne stéréo 10Kohms sur RCA. Un témoin LED à deux chiffres indique la zone sélectionnée et les contrôles rotatifs permettent d'ajuster le niveau de la source réceptionnée.
Vitesse de communication en série : 4800bps. Port de communication : RJ45. Protocole de communication : RS485. Distance maximale de communication : 1km. Consommation : 5W. Alimentation : CC 24V, provenant du ZM8. Dimensions : 86 x 146 x 48mm (h x l x p). Poids : 150g.

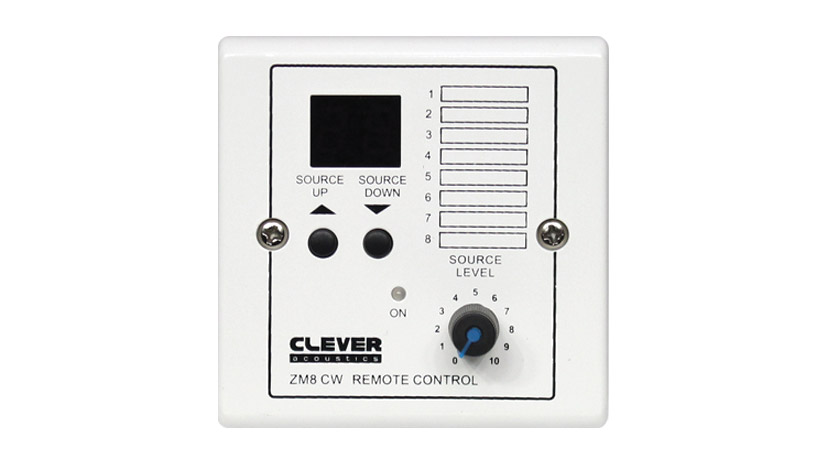

ZM8CW – Plaque murale
Plus distribué
La plaque murale ZM8 CW offre la possibilité de sélectionner à distance une sortie zone pour l'espace associé. Une fois connecté au ZM8 par un câble Cat5 terminé d'une RJ45, le ZM8 CW fonctionne à partir d'un courant continu 24V afin d'alimenter les témoins LED à deux chiffres qui affichent la zone sélectionnée. Des contrôles rotatifs permettent d'ajuster le niveau de la source réceptionnée.
Vitesse de communication en série : 4800bps. Port de communication : RJ45. Protocole de communication : RS485. Distance maximale de communication : 1km. Consommation : 5W. Alimentation : CC 24V, provenant du ZM8. Dimensions : 86 x 146 x 48mm (h x l x p). Poids : 70g.
ZM8DW – Plaque murale
Plus distribué
La plaque murale ZM8 DW permet l'ajout de deux entrées microphones déportées via un câble Cat5 terminé d'une RJ45. Chacune des deux entrées microphone symétriques possède un réglage de volume dédié ainsi de ces contrôles d'ajustement des hautes fréquences et basses fréquences. Un bouton 'Music Mute' permet de mettre ou d'enlever la musique à distance.
Vitesse de communication en série : 4800bps. Port de communication : RJ45. Protocole de communication : RS485. Distance maximale de communication : 1km. Consommation : 5W. Alimentation : CC 24V, provenant du ZM8. Dimensions : 86 x 146 x 48mm (h x l x p). Poids : 150g.
