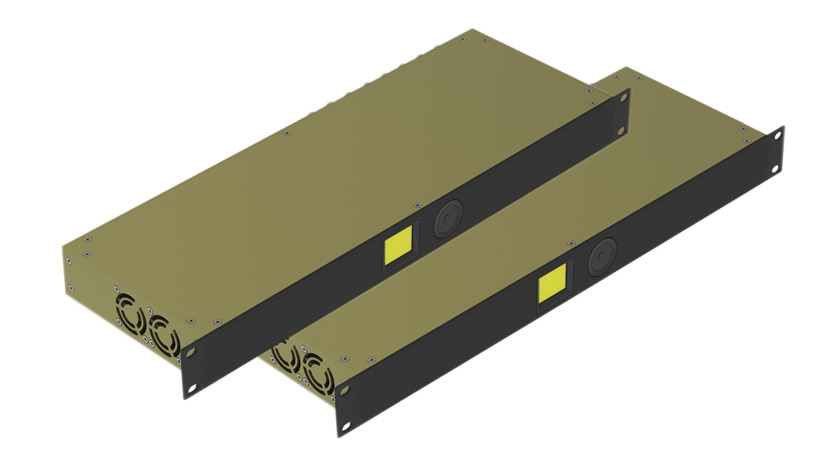

Le système de transport fibre optique multiplexe offre une solution de distribution de vidéo numérique à moindre prix tout en simplifiant et rallongeant les systèmes de câbles en multiplexant jusqu'à 16 signaux SDI sur une seule fibre optique SM. L'émetteur, le récepteur et l'émetteur-récepteur sont chacuns logés dans un boîtier 1U.
Il fournit le transport de 8 signaux SDI (3G, HD et SD avec audio et données intégrées) sur une fibre optique unique, 4 canaux dans chaque direction. Les horloges sont régénérées automatiquement sur tous les ports SDI qui ont une détection automatique du débit pour que la gigue causée par de longs trajets coaxiaux n'affecte pas le trajet maximum de la fibre optique et vice et versa. L'égalisation du câble est également automatique. Les systèmes sont proposés en bandes d'onde haute et basse, la bande basse évite le pic de la longueur d'onde de l'eau pour donner la portée optique maximale sur de la fibre conventionnelle (ITU-T G.625 A&B).
Le panneau avant est doté d'un écran OLED affichant la puissance optique, la présence d'un signal SDI, la température ainsi que la tension du système. Des alarmes peuvent être configurées pour émettre un signal sonore ou fournir un relais de fermeture de contact, permettant ainsi une tranquillité d'esprit lorsqu'il s'agit de détecter et solutionner les questions de distance, mise à la terre et d'interférences.
Le système a été utilisé de façon intensive sur le terrain, entres autres aux Jeux Olympique de Londres et aux célébrations du Royal Jubilee, par un des plus important fournisseurs européens de cars régie.
Deux entrées secteurs CA et CC sont proposées pour offrir plus de flexibilité et une alimentation redondante.
Connecteurs :
SDI : 75 ohm BNC, aux 2èmes modifications IEC 60169-8.
Fibre optique : ST (IEC 61754-2). Plaque d'adaptation pour SMPTE 311/304, Neutrik opticalCON et faisceaux élargis Stratos/Tyco Pro-Beam/Telecast MX.
Entrée secteur : C14 (IEC 60320). alim. CC : XLR4.
Relai alarme: borne à vis verrouillable détachable.
Caractéristiques techniques :
SDI
Débits de données : 270Mbps, 1.485Gbps, 2.97Gbps. Perte de réflexion : Mieux que 15dB à 1.485Ghz, 10dB, 1.485GHz-2.97GHz. Niveau signal SDI : 800mV p-p +/-10%. Egalisation typique de la longueur de câble Belden 1694A: 450m à 270 Mbps, 200m à 1.485 Gbps, 150m à 2.970 Gbps.
Fibre optique
Grille spectrale : ITU-T G.694.2. Espacement canal : 20nm.
Longueur d'ondes :
Bande basse (O,E) : 1271, 1291, 1311, 1331, 1351, 1371, 1431, 1451nm.
Puissance de sortie : +2dBm typique. Sensibilité du récepteur : -22dBm typique. Surcharge du récepteur : +2dBm typique. Source fibre optique : laser DFB. Détecteur optique : photodiode de jonction PIN.
Général
Source d'alimentation : CA 100-240V 50/60Hz, CC 9V - 36V. Consommation : 20W. Dimensions : 483mm x 155mm x 44 (L x p x h) mm; en rack 1U, prof. 155mm. Poids : 1.7kg.
Note de commande :
Ces unités sont vendues par paire afin de fournir un système complet. Câble non fourni.
