OPTOGATE PB-05 COMMUTATEUR AUTOMATIQUE INFRA ROUGE branchement sur micro, sourdine

Code stock
58-011
Marque
Optogate
Référence produit
  • PB-05M
  • PB-05
OPTOGATE PB-05 COMMUTATEUR AUTOMATIQUE INFRA ROUGE branchement sur micro, sourdine
OPTOGATE PB-05 COMMUTATEUR AUTOMATIQUE INFRA ROUGE branchement sur micro, sourdineOPTOGATE PB-05 COMMUTATEUR AUTOMATIQUE INFRA ROUGE branchement sur micro, sourdine

OPTOGATE - COMMUTATEURS DE MICROPHONE AUTOMATIQUES À INFRAROUGES

Ce sont des unités de commutation automatique de microphone qui détectent une présence devant le microphone. Équipées d'un détecteur d'infrarouges, les unités s'enfichent entre le microphone et son connecteur.

L'unité Optogate allume le microphone quand quelqu'un est face à lui, et l'éteint quand il n'y a plus personne. Une diode rouge indique quand le microphone est en service. Cela permet d'éliminer la capture de bruit d'ambiance indésirable par les micros inutilisés sur scène, et réduit le risque de réinjection ou "larsen".

La sensibilité est réglable de 150 mm à 1,2 mètres, et peut donc être réglée pour un fonctionnement optimal en fonction du type d'application - par exemple, les voix chantées reprises par des micros proches bénéficieront d'un réglage plus bas que pour des applications de sonorisation de conférence. Tous les modèles Optogate sont alimentés par une alimentation fantôme 48 V, aucun adaptateur secteur ni pile n'est nécessaire. Les entrées sont des XLR 3 broches femelles, les sorties des XLR 3 broches mâles.

Elles sont disponibles dans différentes configurations de boîtiers, mais toutes partagent la même technologie et la même électronique.

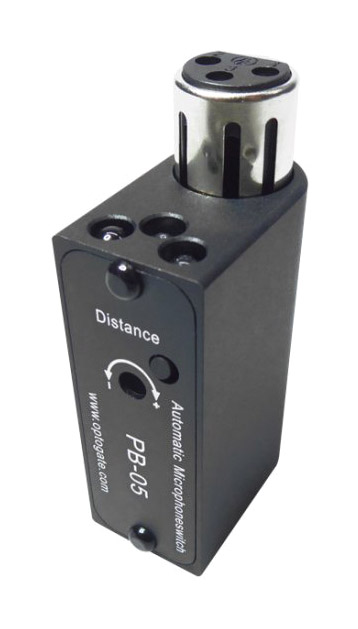

PB-05

Le PB-05 est disponible en trois versions, PB-05E, PB-05M et PB-05D. C'est un dispositif en ligne, conçu pour être directement branché dans le microphone. Le PB-05 est destinée aux micros de voix, instruments acoustiques et micros de réseau d'ordres. Dimensions : 69mm x 35mm x 21mm (L x h x l).

Tous les modèles sont compatibles avec des microphones dynamiques ou des microphones nécessitant une alimentation fantôme dont la consommation de courant peut atteindre 10mA.

PB-05M Cette version coupe le canal micro (-42dB) lorsqu'elle est activée. Un interrupteur de dérivation permet à l'utilisateur de désengager le capteur optique.
PB-05D Cette version atténue le canal micro (-16dB) lorsqu'elle est activée. Un interrupteur de dérivation permet à l'utilisateur de désengager le capteur optique.
PB-05E Cette version économique est fabriquée en plastique et coupe le canal micro (-42dB) lorsqu'elle est activée. Il n'y a pas d'interrupteur de bypass.
PB-05M PB-05D PB-05E
Connecteur XLR3 symétrique XLR3 symétrique XLR3 symétrique
Boîtier en Aluminium aéronautique Aluminium aéronautique Plastique ABS
Distance réglable (1) 15 - 100cm 15 - 100cm 15 - 100cm
Angle +/- 10degrees +/- 10° +/- 10°
Bruit de commutation Non mesurable Non mesurable Non mesurable
Réponses en fréquence 0Hz - 30kHz, -3dB à 150 Ohms 0Hz - 30kHz, -3dB à 150 Ohms 0Hz - 30kHz, -3dB à 150 Ohms
Rapport signal/bruit (2) -114dB/-122dB, micro on/off -114dB/-122dB, micro on/off -114dB/-122dB, micro on/off
Distortion moins de 0.05%, signal 100mV moins de 0.05%, signal 100mV moins de 0.05%, signal 100mV
Mise en route du micro "ON" moins de 0.2 Sec moins de 0.2 Sec moins de 0.2 Sec
Mise en route du micro "OFF" environ 1 Sec environ 1 Sec environ 1 Sec
Attenuation micro "ON" 0 dB 0 dB 0 dB
Attenuation micro "OFF" (2) -42dB -16dB -42dB
Niveau d'entrée maximum 3dB, 1,1V 3dB, 1,1V 3dB, 1,1V
Température de service 0-55 C° 0-55 C° 0-55 C°
Portée de la lumière de fond (2) 0-20,000/0-12,000 Lux 0-20,000/0-12,000 Lux 0-20,000/0-12,000 Lux
Alimentation 24-48V Alimentation fantôme 24-48V Alimentation fantôme 24-48V Alimentation fantôme
Consommation environ 3.7 mA environ 3.7 mA environ 3.7 mA
Dimensions (LxHxl) 69 x 35 x 21mm 69 x 35 x 21mm 69 x 35 x 21mm

Notes : (1) selon le type de surface de réflexion. (2) Avec un microphone de 150 Ohms. (3) Lumière du jour/ lumière artificielle.

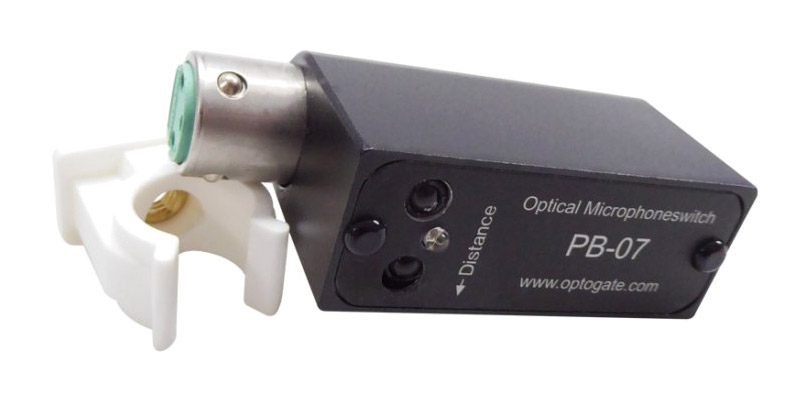

PB-07

Similaire au PB-05 mais avec le détecteur sur le côté plat. Un orifice fileté de 4 mm pour fixer une pince se trouve à l’arrière. Il peut donc être installé sur la tige d’un pied de micro, et sera quelque peu masqué derrière le pied, tout en détectant néanmoins la présence de quelqu’un près du pied. Le PB-07 peut aussi être connecté à un microphone col de cygne. Dimensions : 68mm x 35mm x 21mm (L x h x l).

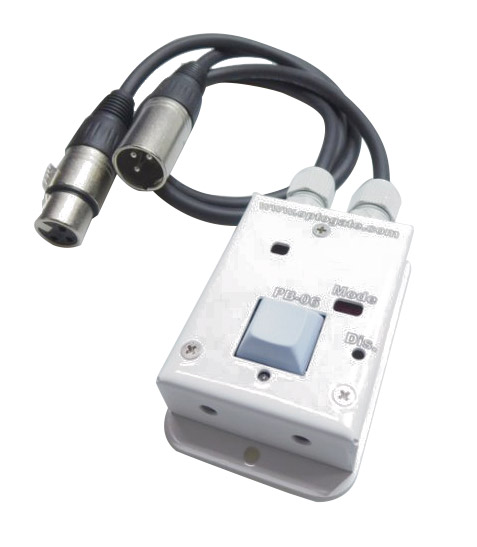

PB-06

L'Optogate PB-06 a été conçu pour être utilisé dans le cadre d'applications de conférence. Comme le PB-09, la combinaison d'un détecteur optique et d'un bouton poussoir permet à l'utilisateur de couper le son du microphone par détection de proximité ou par pression. Deux cordons fixes de 50 cm, un mâle et un femelle, sont terminés par des XLR symétriques à 3 points et entrent dans l'unité principale par des presse-étoupes. Le boîtier est fabriqué en acier de 1,2 mm et recouvert d'une peinture en poudre blanche. Atténuation et autres spécifications selon PB-05. Dimensions (LxHxW) : 40 x 25 x 12mm, sans les cordons fixes.

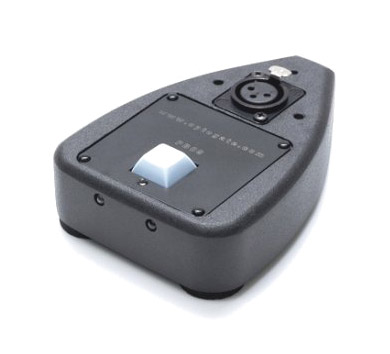

PB-09

Le PB-09 Optogate est intégré à un pied de table pour microphone. Comme les autres modèles, il allumera le microphone si quelqu'un vient en face de lui. La base du pied a un bouton de mise en service du micro qui peut être employé comme bouton à presser pour pouvoir parler ou comme commutateur de verrouillage de micro; ces différentes fonctions sont programmables par l'utilisateur à l'aide de trois mini-commutateurs DIP marqués. La commutation du circuit de micro se fait sans bruit et est totalement isolée du circuit de contrôle. Une diode rouge indique à l'orateur que le micro est en service. Le PB-09 est alimenté par alimentation fantôme P48 et peut être utilisé en conjonction avec des micros dynamiques et à condensateur. L'alimentation phantom est transmise au microphone. Cette unité procure un moyen particulièrement efficace de réduire le bruit pour des conférences et salles de réunion, supprimant le recours aux équipements de mixage automatique.

La base est en fer moulé et possède trois pieds en caoutchouc pour assurer l'isolation. Dimensions : 125mm x 31mm x 90mm (L x h x l). Poids: 1,2 kg

  Description Prix €
H.T.
Ajouter au panier
Livraison
OPTOGATE PB-05 COMMUTATEUR AUTOMATIQUE INFRA ROUGE branchement sur micro, sourdine Code stock : 58-011
194,60 €
OPTOGATE PB-05D COMMUTATEUR MICRO OPTIQUE boîtier en ligne Code stock : 58-016
Approvisionnement à validation de commande, disponible sous 3‑5 jours ouvrables. Besoin plus rapidement ? Appelez-nous
194,60 €
OPTOGATE PB-05E COMMUTATEUR MICRO OPTIQUE boîtier en ligne, économique Code stock : 58-017
Approvisionnement à validation de commande, disponible sous 1 à 2 semaines. Besoin plus rapidement ? Appelez-nous
151,00 €
OPTOGATE PB-07 COMMUTATEUR AUTOMATIQUE INFRA ROUGE branch. / micro, filetage 4mm, avec pince micro Code stock : 58-013
Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 1 à 2 semaines. Besoin plus rapidement ? Appelez-nous
200,40 €
OPTOGATE PB-06 COMMUTATEUR OPTIQUE AUTOMATIQUE MICRO pour installations fixes, cordon captif Code stock : 58-015
Approvisionnement à validation de commande, disponible sous 1 à 2 semaines. Besoin plus rapidement ? Appelez-nous
258,50 €
OPTOGATE PB-09 COMMUTATEUR AUTOMATIQUE INFRA ROUGE pied de table Code stock : 58-014
Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 1 à 2 semaines. Besoin plus rapidement ? Appelez-nous
261,40 €
