CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x24 MUSA 3G HD, noir

Code stock
48-4319
Marque
Canford
Couleur
  • NoirNoir

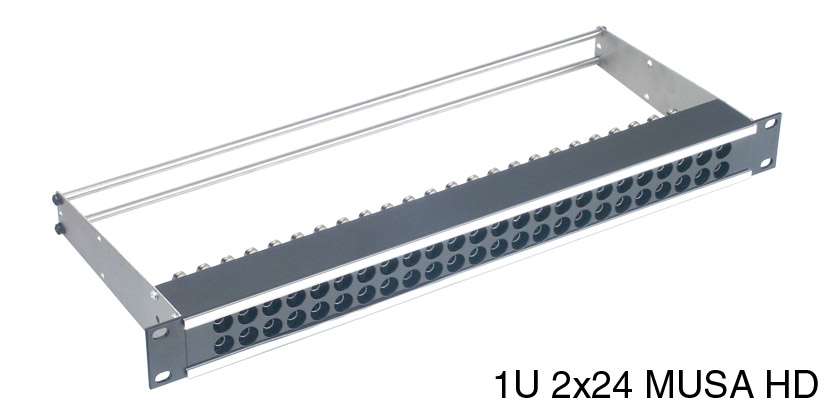

CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x24 MUSA 3G HD, noir
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x24 MUSA 3G HD, noirCANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x24 MUSA 3G HD, noir

CANFORD - PANNEAUX DE CONNEXION - Traversées MUSA HD 3Gb/s 1080p - Très haute densité

HDTV 3Gb/s 1080p, HDTV 1.5Gb/s 1080i, SDTV, audio AES 75 Ohms asymétrique et analogique.

La version de ces connecteurs MUSA a été totalement revisitée pour convenir à des applications vidéo haute définition 3G et 1,5G, définition standard et analogique. Leur performance est de loin supérieure à la spécification SMPTE292M et SMPTE424M, ils conviennent donc à la vidéo composite et composante, SDI 270Mb/s et 1080i non compressée ainsi que pour la HD-SDI 1080p allant jusqu'à 3Gb/s. Ils conviennent également à l'audio asymétrique AES 75 Ohms. Les paires de connecteurs verticales ne sont pas normalisées. Des cavaliers U-link ou des cordons de patch doivent être utilisés. La connexion arrière est réalisée au travers des prises BNC 75 Ohms.

La simplicité des contacts monobloc des connecteurs de patch ainsi que la conception U-link permet une construction sans éléments complexes ni de contacts de commutation mobiles. Ces patchs MUSA restent donc hautement fiables même s'ils sont sujets à des vibrations (durant un transport, par exemple). Les éléments du corps sont plaqués nickel et les contacts centraux plaqués or permettant un appariement doux et surpassant les problèmes de frottements statiques et de ternissure des MUSA argentés maintenant obsolètes. La plaque isolante solide protège les connecteurs non utilisés de la poussière.

Les panneaux sont en aluminium extrudé, rigide et sont dotés chacun de deux barres de soutien pour câble ainsi et de porte-légende à pression (5mm pour les patchs 1U et 7,5mm pour les patch 2U et 3U). Les gabarits de bandes-légendes, au format DWG AutoCAD ou autre logiciel compatible, sont disponibles au téléchargement sur la page produit sur www.canford.fr.

Disponibles en standard en gris clair (BS4800-10A03), gris foncé ou noir. D'autres couleurs ou dispositions de connecteurs sont disponibles sur commande spéciale mais peuvent être soumises à une quantité minimale de commande.

Accessoires fournis : 2 x barres de soutien. 2 x Inserts papier (ne convenant pas aux imprimantes) 5mm (type 1) ou 7,5mm (type 2) de longueur 432mm et portes-légende à pression.

Accessoires en option : les panneaux 2U à 2 rangées et 3U à 4 rangées, requièrent des cavaliers 2U Canford 4402 2U, voir CANFORD - U-LINKS - CAVALIERS MUSA - 3G HD-SDI. Pour les cordons patch flexibles voir CANFORD - CORDONS DE PATCH - MUSA HD 3Gb/s 1080p. Inserts papier de rechange (ne convenant pas aux imprimantes) de longueur 432mm et portes-légende à pression sont disponibles. Voir CANFORD - PORTE-LEGENDES - A pression.
Des supports sont disponibles pour monter les façades en retrait dans le rack, voir CANFORD - SUPPORTS RACK - Fixations en retrait.

Caractéristiques techniques :

Standards SMPTE 292M & 424M

Le SMPTE 292M est un standard publié par SMPTE qui permet des débits de 1,485Gb/s et 1.485/1.001 Gb/s. Les débits conviennent aux flux de signaux vidéo HD non compressés. Ce standard est souvent appelé HD-SDI et est un des nombreux standards qui définissent une interface numérique en série, basée sur un câble coaxial dédié à l'audio et vidéo numérique en série, dans un environnement de studio de télévision. Le SMPTE 424M développe le SMPTE 292M permettant un flux de débit de 2.970 Gb/s and 2.970/1.001 Gb/s au travers d'un câble coaxial ou un panneau de connexion. Ces débits conviennent aux signaux vidéo 1080p non compressés à 50 ou 60 cadres par minute. Ce standard est souvent appelé 3G HDTV.

Les conditions de l'interface (câble et connecteur) sont :
SMPTE 292M - Affaiblissement d'insertion 20dB ou inférieur à 750MHz - Affaiblissement de réflexion 15dB ou inférieur à 1.5GHz.
SMPTE 424M - Affaiblissement d'insertion 20dB ou inférieur à 1.5GHz - Affaiblissement de réflexion 15dB ou inférieur à 1.5GHz et 10dB ou inférieur à 3.0GHz.

  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x20 MUSA 3G HD, gris clair Gris Clair Code stock : 48-4314
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 259,90 €
5+ 249,50 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x24 MUSA 3G HD, gris clair Gris Clair Code stock : 48-4318
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 298,00 €
5+ 286,10 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x26 MUSA 3G HD, gris clair Gris Clair Code stock : 48-4320
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 317,00 €
5+ 304,20 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x20 MUSA 3G HD, gris foncé Gris Foncé Code stock : 48-4322
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 259,90 €
5+ 249,50 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x24 MUSA 3G HD, gris foncé Gris Foncé Code stock : 48-4323
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 298,00 €
5+ 286,10 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x26 MUSA 3G HD, gris foncé Gris Foncé Code stock : 48-4324
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 261,70 €
5+ 251,20 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x20 MUSA 3G HD, noir Noir Code stock : 48-4315
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 259,90 €
5+ 249,50 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x24 MUSA 3G HD, noir Noir Code stock : 48-4319
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 298,00 €
5+ 286,10 €
CANFORD PANNEAU DE CONNEXION MUSA 3G HD 1U 2x26 MUSA 3G HD, noir Noir Code stock : 48-4321
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 317,00 €
5+ 304,20 €
