Gamme de connecteurs multi-contacts verrouillables, convenant aux signaux vidéo HD-SDI, audio et de commande, acceptant jusqu'à 16 contacts coaxiaux et 26 contacts audio/de commande (Problox) ou 14 coaxiaux, 18 audio/de commande et 2 données Cat5E (Problox-D). La conception est basée sur la célèbre série EDAC 516, couramment utilisée dans le secteur audio. Ils ne sont PAS adaptés à la gamme EDAC, mais utilisent les mêmes découpes de panneau que les connecteurs EDAC 90 voies (Problox) ou 120 voies (Problox-D). Des contacts coaxiaux sont disponibles, adaptés au câble vidéo HD/SDI/analogique Belden 1855A. Les contacts audio et de commande sont la norme pour la conception EDAC. Seuls les contacts et broches nécessaires aux circuits ont besoin d'être utilisés, les ouvertures inutiles dans le bloc de contacts peuvent être laissées vides. Les connecteurs sont fournis sous forme de composants et toutes les pièces doivent être commandées séparément si nécessaire.
Les inserts de connecteur "mâles" (équivalents au "MC" EDAC) ont une vis d'actionnement et sont normalement montés sur câbles, les inserts de connecteur "femelles" (équivalents au "PF" EDAC) ont un écrou de verrouillage et sont normalement montés sur panneau. Notez que les coques sont similaires, aussi les modèles à vis d'actionnement peuvent-ils être montés sur panneau et les modèles à écrou de verrouillage sur câble, bien que cela soit moins courant.
Des contacts coaxiaux femelles sont utilisés dans les inserts de connecteur mâles, des contacts coaxiaux mâles dans les inserts de connecteur femelles. Ce sont des conceptions à 3 pièces nécessitant un outil de sertissage/centrage et une jauge de calage de profondeur pour le contact central, un outil de sertissage six pans et une paire mâchoires séparée pour les viroles (les Paladin 1302 ou 8000 sont recommandés). Une fois le câble monté, les contacts coaxiaux sont insérés manuellement dans l'insert du connecteur. Pour le retrait de ces contacts, un outil d'extraction spécial est requis.
Les contacts audio et de commande sont identiques pour les modèles fiche et prise. Ils sont disponibles pour le montage en version soudure ou sertissage. Notez qu'avec un fil de 1/0,5 mm, le conducteur doit être doublé (replié sur lui-même) avant sertissage. Pour le retrait de ces contacts, un outil d'extraction spécial est requis. Un outil d'insertion est disponible pour faciliter l'insertion (optionnel).
Les inserts Problox-D mâles incorporent un raccord dos-à-dos RJ45. Les cordons de données sont terminés de manière classique d'une RJ45 (mais sans manchon antitraction) et inséré dans la prise mâle de ce raccord et directement dans le corps de l'insert femelle. Il est conçu pour mettre hors d'action les loquets RJ45.

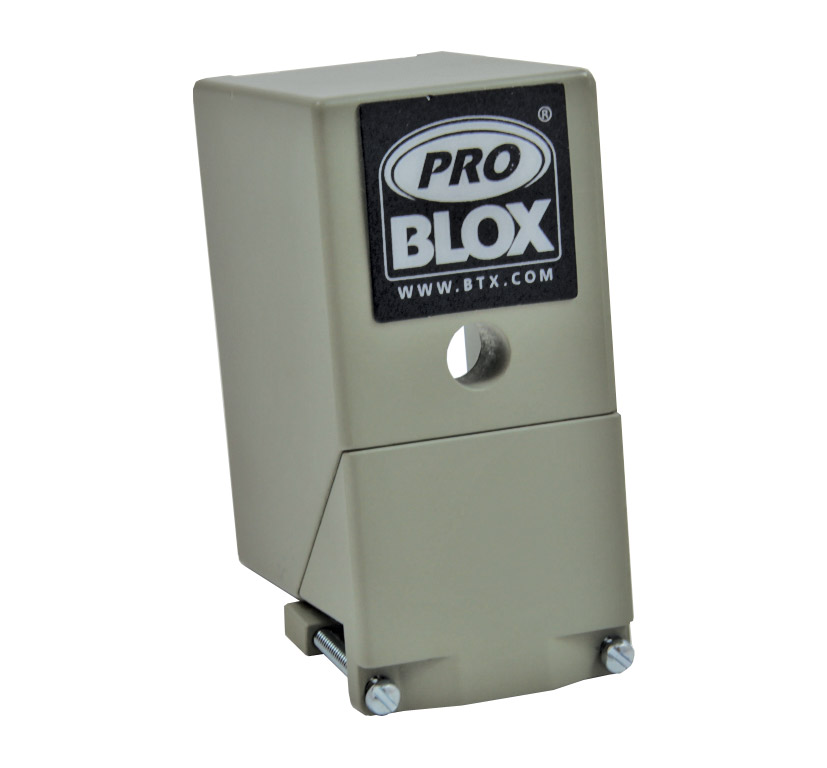

Les capots sont en métal et disposent d'une trappe latérale amovible pour faciliter le montage et donner un meilleur accès à la platine de raccordement. Un serre-câble peut être placé en entrée supérieure ou latérale. Des vis sont fournies avec chaque capot pour le fixer au connecteur. Des capuchons antipoussière ave cordelette sont disponibles séparément.
Des vis de rechange sont disponibles séparément pour les capots. L'EDAC taille B tient dans le capot Problox BTX, taille C dans le capot Problox-D.Des boulons spéciaux à petite tête sont disponibles pour les connecteurs à monter sur panneau. L'EDAC taille B convient au connecteur Problox et la taille C au capot Problox-D. Livrés avec écrous et rondelles de sécurité, paquets de 10 jeux.
Les câbles multi-coaxiaux convenant à l'emploi avec ce connecteur sont ceux de la gamme Belden 778xA ou, pour des installations fixes uniquement, de la gamme Belden "pelure de banane" sans gaine 1855S. Le câble coaxial convenant à cette gamme de connecteurs est le Belden 1855A.
