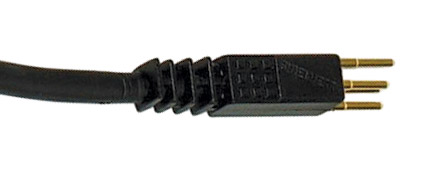

GHIELMETTI 673.910.269.00 GMK 313/60 CORDON DE PATCH AES/EBU numérique & mono analogique, 600mm, noir

Code stock
45-940
Marque
Ghielmetti
Référence produit
  • GMK 313/60
Couleur
  • NoirNoir
GHIELMETTI 673.910.269.00 GMK 313/60 CORDON DE PATCH AES/EBU numérique & mono analogique, 600mm, noir

GHIELMETTI - PANNEAUX DE CONNEXION - Numérique/analogique

Tous ces patchs sont compatibles avec le standard AES/EBU, RS422, pour d’autres brassages de données ainsi que pour de l’audio analogique. La gamme de patchs Ghielmetti est exhaustive, mais comme le concept utilisé est un peu compliqué, à moins que vous n’y soyez déjà habitué, seule une petite sélection de produits est exposée ici, afin d’éviter des confusions possibles. Appelez le service technique pour obtenir des informations sur le reste de la gamme Ghielmetti, notamment les panneaux de matrices.

Le système repose sur une série de connecteurs plaquette à contacts plaqués or, disposés verticalement sur le panneau (trois paires de trous par canal - A, B et masse). Deux rangs de contacts relient les connecteurs inférieurs et supérieurs et sont par défaut isolés l’un de l’autre. Le routage se fait en insérant une broche qui met en contact les deux rangs. Ces broches sont fixées en usine par l’arrière, pour les connexions permanentes, ou par l’utilisateur par l’avant. La structure de ce patch ne peut être "normalisé" dans sa version de base. Les routages complexes ou ‘normalisations’ peuvent être obtenus par une adaptation des longueurs des contacts linéaires.

Le routage s’effectue en insérant une fiche dans la rangée inférieure (le contact entre les deux rangs est établi). L’insertion d’une fiche ne coupe aucun circuit et une “source” dans le rang supérieur est routée vers une “destination” dans le rang inférieur, comme sur un patch classique. De ce fait, l’insertion d’une fiche “semi-normalisée” ammène le patch à fonctionner conformément à la configuration la plus courante des patchs standard.

L'absence de circuits dérivés par défaut, suprimant ainsi toute source possible de bruit, différencie ce patch des panneaux classiques. Les “sources” et “destinations” restent suspendues tant qu’un cordon ou une fiche "normalisée" n’est pas insérée, contrairement aux autres patchs dans lesquels la ‘normalisation’, choisie pour l’installation, peut laisser des connexions non désirées.

Toutes les connexions ont 3 points, découplées. Le quatrième point est un détrompeur évitant les erreurs de phase, et n’a aucune fonction électrique.

Contrairement patchs conventionnels, les patchs Ghielmetti conviennent aussi bien aux liaisons numériques qu’analogiques, même concomitantes sur le même patch. Une diaphonie exceptionnellement basse de -100dB entre canaux adjacents assure aux signaux numériques même de faible niveau une bonne immunité aux erreurs, même lorsque de forts signaux circulent à proximité. Les signaux AES/EBU 110 ohm symétriques et SPDIF 75 ohm asymétriques sont supportés. Pour obtenir les performances complètes concernant les signaux numériques, contacter le Service Technique.

La série Economy de panneaux moins coûteux ne présente pas de rondelles de blindage normalement présentes entre les canaux adjacents des autres panneaux. Leur absence réduit la séparation du canal adjacent à 80dB. Le reste de la construction reste le même.

Les panneaux sont disponibles en plusieurs configurations. Sur les modèles CSF, USF et USF, les unités sont modulaires et sont enfichées sur l'arrière du panneau (un module par huit canaux, sauf pour le type SAG qui est un seul connecteur par panneau) en permettant ainsi qu'une terminaison de câble soit effectuée sans la présence du patch lui même. Le suffixe se trouvant à la fin du code produit indique les options :

LA M Modules à cosse à souder
LA Plus Modules à cosse à souder, les capots de cavaliers permettent plusieurs configurations de blindage.
SAG Connecteurs 3 points, pour une utilisation de pré-terminaison de paires de câble blindés avant installation (soudure). Fournis avec 96 connecteurs.
D25S Modules sub-D 25 points
KP Modules IDC Krone

Une version "panneau" spéciale est disponible pour des connexions RS422, celle-ci utilise plusieurs canaux adjacents pour connecter toutes les circuits de la norme RS 422, y compris le signal "priority" spécifique à Sony en broche 5 de la Sub-D 9 points.

Les panneaux sont finis en gris anthracite en standard (RAL7024), sauf la version Blueline qui est blanche avec marques bleues.

Panneaux lumineux

Certains modèles sont disponibles avec un rail électroluminescent pour éclairer le patch. Un adaptateur secteur spécial est livré avec chaque panneau. Ces modèles sont dénoter de la mention "Light" dans leur code produit.

Accessoires

Des fiches 3 points de normalisation sont disponibles en couleurs variées pour faciliter l'identification. Des fiches 2 points de normalisation "plus", pour normaliser les deux broches du signal mais PAS le blindage du câble (par exemple pour la recherche d'une malfonction), sont également disponibles. Des fiches de normalisation de blocage sont également disponibles pour refuser l'accès de la connexion de l'entrée supérieure quand une haute intégrité du signal est indispensable (par exemple pour des données ou de l'audio numériques). Les cordons de patchs sont disponibles en version mono (une voie) ou stéréo (deux voies jumellé). Les fiches de cordon peuvent être commandées séparément (ne conviennet pas pour les panneau CSF x 48 voies). Les barres soutenant les câbles ainsi que les portes-légendes sont monté en standard sur la plupart des versions. La version Blueline est disponible avec ou sans porte-légende. Une barre de soutient de câble de 1U est également disponible (à commander séparément).

Note :

La table ci-dessous est donnée pour faciliter la compréhension des personnes non familiarisées avec ce système. Notez que le terme “2 rangs” est utilisé pour désigner un panneau avec paires verticales de contacts, pouvant être normalisés par insertion de la fiche de pontage dans le rang inférieur

Dans certains cas, les positions sont groupées horizontalement par paire, la mention “espacement stéréo” a été empruntée à la terminologie des patchs standards pour le décrire. Tous les patchs disposent d’un porte-étiquette par rang.

Livrés complets avec un lot de fiches de pontage 3 poinrs permettant la normalisation de tous les canaux.
Les fiches 45-981 et 45-982 ne sont pas compatibles avec les panneaux CSF 48 voies à cause de leur largeur. Les cordons de patch standard sont compatibles et peuvent être utilisés.

Cod Code embases Espac. Haut. Barre de Connexion Applications
Prod. Ghielmetti rangs par rang stéréo panneau soutien installée
45-925 ASF-1 x 24AV3/1LA M Economy 1 24 non 1U oui module LA à souder AES/EBU num. ou analog.
45-926 ASF-1 x 24AV3/1SA G Economy 1 24 non 1U oui SA G fiches indiv. à souder AES/EBU num. ou analog.
45-928 ASF-1 x 32AV3/1LA M Economy 1 32 non 1U oui module LA à souder AES/EBU num. ou analog.
45-929 ASF-1 x 32AV3/1SA G Economy 1 32 non 1U oui SA G fiches indiv. à souder AES/EBU num. ou analog.
45-922 ASF-1 x 32AV3/1LA Blueline 1 32 non 1U oui Module LA à souder AES/EBU num. ou analog.
45-921 ASF-1 x 32AV3/1LA Blueline 1 32 non 1U non module LA à souder AES/EBU num. ou analog.
45-913 CSF-1 x 48AV3/1LA plus 1 48 non 1U oui Module LA à souder (blindage) AES/EBU num. ou analog.
45-914 CSF-1 x 48AV3/1LA M 1 48 non 1U oui Module LA à souder AES/EBU num. ou analog.
45-910 / 45-923 CSF-1 x 48AV3/1SA 1 48 non 1U oui Fiches SA G indiv. à souder AES/EBU num. ou analog.
45-912 / 45-920 / 45-924 CSF-1 x 48AV3/1D25S 1 48 non 1U oui Module D25S Sub-D 25pts AES/EBU num. ou analog.
45-915 USF-1 x 32AV3/2KP 1 32 oui 2U oui Module KP Krone AES/EBU num. ou analog.
45-916 USF-2 x 32AV3/3LA M 2 32 oui 3U oui Module LA à souder AES/EBU num. ou analog.
45-927 USF-2 x 32AV3/3SA G 2 32 oui 3U oui Fiches SA G indiv. à souder AES/EBU num. ou analog.
45-917 USF-2 x 32AV3/3KP 2 32 oui 3U oui Module KP Krone AES/EBU num. ou analog.
45-918 DSF-1 x 16AV6/2D9 1 16 - 2U oui Module D9 Sub-D 9pts patch RS422
45-919 DSF-2 x 16AV6/3D9 2 16 - 3U - Module D9 Sub-D 9pts patch RS422
  Description Prix €
H.T.
Ajouter au panier
Livraison
GHIELMETTI 673.115.800.05 ASF 1X 24 AV 3/1 LA M Economy, avec bande-légende et barre fixe câbles Code stock : 45-925
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
367,10 €
GHIELMETTI 673.115.800.61 ASF 1X 24 AV 3/1 SA G Economy, avec bande-légende et barre fixe câbles Code stock : 45-926
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
411,20 €
GHIELMETTI 673.115.900.05 ASF 1X 32 AV 3/1 LA M Economy, avec bande-légende et barre fixe câbles Code stock : 45-928
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
524,00 €
GHIELMETTI 673.115.900.61 ASF 1X 32 AV 3/1 SA G Economy, avec bande-légende et barre fixe câbles Code stock : 45-929
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
611,00 €
GHIELMETTI 673.113.900.05 ASF 1X 32 AV 3/1 LA M Blueline, avec bande-légende et barre fixe câbles Code stock : 45-922
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
654,00 €
GHIELMETTI 673.113.900.00 ASF-1X 32AV 3/1 LA Blueline, sans bande-légende et barre fixe câbles Code stock : 45-921
Produit plus fabriqué. Une alternative est eventuellement disponible, veuillez-nous contacter.
GHIELMETTI 673.113.553.12 CSF 1X 48 AV 3/1 LA M Code stock : 45-914
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
710,00 €
GHIELMETTI 673.113.553.11 CSF 1X 48 AV 3/1 LA plus Code stock : 45-913
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
766,00 €
GHIELMETTI 673.113.553.13 CSF 1X 48 AV 3/1 SA G Code stock : 45-910
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
815,00 €
GHIELMETTI 673.117.260.13 CSF 1X 48 AV 3/1 SA G Light Code stock : 45-923
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
952,00 €
GHIELMETTI 673.113.553.47 CSF 1X 48 AV 3/1 D25Sffcs, avec fiches de normalisation blancs Code stock : 45-912
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
921,00 €
GHIELMETTI 673.113.553.47 CSF 1X 48 AV 3/1 D25Sffcs, avec fiches normalling blanches verrouillables Code stock : 45-920
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.070,00 €
GHIELMETTI 673.117.260.47 CSF 1X 48 AV 3/1 D25Sff Light, avec fiches normalling blanches Code stock : 45-924
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.050,00 €
GHIELMETTI 673.114.012.51 USF 1X 32 AV 3/2 KP Code stock : 45-915
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
895,00 €
GHIELMETTI 673.114.018.11 USF 2X 32 AV 3/3 LA M Code stock : 45-916
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.220,00 €
GHIELMETTI 673.114.020.01 USF 2X 32 AV 3/3 SA G Code stock : 45-927
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.450,00 €
GHIELMETTI 673.114.018.51 USF 2X 32 AV 3/3 KP Code stock : 45-917
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.550,00 €
GHIELMETTI 673.113.998.81 DSF 1X 16 AV 6/2 D9 Code stock : 45-918
Produit plus fabriqué. Une alternative est eventuellement disponible, veuillez-nous contacter.
GHIELMETTI 673.113.999.81 DSF 2X 16 AV 6/3 D9 Code stock : 45-919
Produit plus fabriqué. Une alternative est eventuellement disponible, veuillez-nous contacter.
GHIELMETTI 673.910.079.00 GVS 323c FICHE DE NORMALISATION 3pts, noir Noir Code stock : 45-930
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,61 €
GHIELMETTI 673.910.079.02 GVS 323c FICHE DE NORMALISATION 3pts, rouge Rouge Code stock : 45-932
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,61 €
GHIELMETTI 673.910.079.09 GVS 323c FICHE DE NORMALISATION 3pts, blanc Blanc Code stock : 45-939
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,61 €
GHIELMETTI 673.910.302.00 GVS 323d FICHE DE NORMALISATION/BLOCAGE 3pts, noir Noir Code stock : 45-901
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,21 €
GHIELMETTI 673.910.302.09 GVS 323d FICHE DE NORMALISATION/BLOCAGE 3pts, blanc Blanc Code stock : 45-909
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,21 €
GHIELMETTI 673.910.302.02 GVS 323d FICHE DE NORMALISATION/BLOCAGE 3pts, rouge Rouge Code stock : 45-902
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,21 €
GHIELMETTI 673.910.313.09 GVS 322c FICHE DE NORMALISATION 2pts, blanc Blanc Code stock : 45-949
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,76 €
GHIELMETTI 673.910.313.02 GVS 322c FICHE DE NORMALISATION 2pts, rouge Rouge Code stock : 45-942
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,76 €
GHIELMETTI 673.910.302.19 GVS 322d FICHE DE NORMALISATION/BLOCAGE 2pts, blanc Blanc Code stock : 45-959
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,22 €
GHIELMETTI 673.910.302.12 GVS 322d FICHE DE NORMALISATION/BLOCAGE 2pts, rouge Rouge Code stock : 45-952
Prix sur demande, veuillez nous contacter.
Prix sur demande
GHIELMETTI 673.910.079.04 GVS 323c FICHE DE NORMALISATION 3pts, jaune Jaune Code stock : 45-904
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,61 €
GHIELMETTI 673.910.079.05 GVS 323c FICHE DE NORMALISATION 3pts, vert Vert Code stock : 45-905
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,61 €
GHIELMETTI 673.910.079.06 GVS 323c FICHE DE NORMALISATION 3pts, bleu Bleu Code stock : 45-906
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,61 €
GHIELMETTI 673.910.269.20 GMK 313/30 CORDON DE PATCH AES/EBU numérique & mono analogique, 300mm, noir Noir Code stock : 45-941
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
22,87 €
GHIELMETTI 673.910.269.00 GMK 313/60 CORDON DE PATCH AES/EBU numérique & mono analogique, 600mm, noir Noir Code stock : 45-940
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
24,98 €
GHIELMETTI 673.910.269.02 GMK 313/60 CORDON DE PATCH AES/EBU numérique & mono analogique, 600mm,rouge Rouge Code stock : 45-945
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,13 €
GHIELMETTI 673.910.269.06 GMK 313/60 CORDON DE PATCH AES/EBU numérique & mono analogique, 600mm, bleu Bleu Code stock : 45-946
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,13 €
GHIELMETTI 673.910.269.05 GMK 313/60 CORDON DE PATCH AES/EBU numérique & mono analogique, 600mm, vert Vert Code stock : 45-947
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,13 €
GHIELMETTI 673.910.269.10 GMK 313/90 CORDON DE PATCH AES/EBU numérique & mono analogique, 900mm, noir Noir Code stock : 45-950
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
25,94 €
GHIELMETTI 673.910.269.30 GMK 313/120 CORDON DE PATCH AES/EBU num. & mono analogique, 1200mm, noir Noir Code stock : 45-957
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,23 €
GHIELMETTI 673.910.269.40 GMK 313/180 CORDON DE PATCH AES/EBU num. & mono analogique, 1800mm, noir Noir Code stock : 45-958
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
30,46 €
GHIELMETTI 673.910.269.50 GMK 313/250 CORDON DE PATCH AES/EBU num. & mono analogique, 2500mm, noir Noir Code stock : 45-961
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
34,67 €
GHIELMETTI 673.910.228.00 GSK 316/60 CORDON DE PATCH RS422 num. & stéréo analogique, 600mm, noir Noir Code stock : 45-960
Prix sur demande, veuillez nous contacter.
Prix sur demande
GHIELMETTI 673.910.228.10 GSK 316/90 CORDON DE PATCH RS422 num. & stéréo analogique, 900mm, noir Noir Code stock : 45-970
Prix sur demande, veuillez nous contacter.
Prix sur demande
GHIELMETTI 673.910.201.10 GKS 313m FICHE POUR PATCH mono, noir. Non recommandé pour patchs CSF Noir Code stock : 45-981
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
9,52 €
GHIELMETTI 673.910.231.00 GKS 316 FICHE POUR PATCH stéréo, noir. Non recommandé pour patchs CSF Noir Code stock : 45-982
Prix sur demande, veuillez nous contacter.
Prix sur demande
GHIELMETTI 673.910.301.05 GXK 313/30 CORDON DE PATCH 3pts vers XLRF 3pts, 300mm, noir Noir Code stock : 45-985
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
25,38 €
GHIELMETTI 673.910.301.02 GXK 313/60 CORDON DE PATCH 3pts vers XLRF 3pts, 600mm, noir Noir Code stock : 45-986
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
27,28 €
GHIELMETTI 673.910.301.01 GXK 313/90 CORDON DE PATCH 3pts vers XLRF 3pts, 900mm, noir Noir Code stock : 45-987
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
29,39 €
GHIELMETTI 673.910.301.00 GXK 313/120 CORDON DE PATCH 3pts vers XLRF 3pts, 1200mm, noir Noir Code stock : 45-988
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
31,60 €
GHIELMETTI 673.910.301.03 GXK 313/150 CORDON DE PATCH 3pts vers XLRF 3pts, 1800mm, noir Noir Code stock : 45-989
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
33,80 €
GHIELMETTI 673.910.300.05 GXK 313/30 CORDON DE PATCH 3pts vers XLRM 3 pts, 300mm, noir Noir Code stock : 45-995
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
25,38 €
GHIELMETTI 673.910.300.02 GXK 313/60 CORDON DE PATCH 3pts vers XLRM 3 pts, 600mm, noir Noir Code stock : 45-996
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
27,28 €
GHIELMETTI 673.910.300.01 GXK 313/90 CORDON DE PATCH 3pts vers XLRM 3 pts, 900mm, noir Noir Code stock : 45-997
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
29,39 €
GHIELMETTI 673.910.300.00 GXK 313/120 CORDON DE PATCH 3pts vers XLRM 3 pts, 1200mm, noir Noir Code stock : 45-998
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
31,60 €
GHIELMETTI 673.910.300.03 GXK 313/150 CORDON DE PATCH 3pts vers XLRM 3 pts, 1800mm, noir Noir Code stock : 45-999
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
33,80 €
GHIELMETTI 673.910.311.01 GAS 323 LA C CONNECTEUR 3pts, de remplacement pour panneaux SA G Code stock : 45-990
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,16 €
GHIELMETTI 673.130.465.00 LA 1x8 AV C MODULE CONNECTEUR pour panneau LA M 48 canaux Code stock : 45-993
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
31,11 €
GHIELMETTI 673.130.499.02 BARRE FIXE CABLES Code stock : 45-991
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,16 €
