RTS MRT327A4F POSTE D'INTERCOM DEUX CANAUX

MCE325 - Poste programmable

Le MCE325 est un poste d'intercom polyvalent programmable par l'utilisateur, capable de communiquer avec jusqu'à quatre canaux d'intercom. Il peut fonctionner avec un micro casque ou combiné à l'enceinte modulaire MCS325 et un microphone à col de cygne de la gamme MCP-90.
Le MCE325 peut être employé avec des lignes d'intercom à deux fils ou quatre fils ou une combinaison des deux. Il peut être interfacé avec une variété d'appareils externes dont des sources de programme externes, des radios deux voies, des systèmes de radiomessagerie et des circuits satellites.

Fonctions :

- Fonctionnement stéréo ou mono
- Fonctions programmables par l'utilisateur, assistées par microprocesseur
- Programmation conservée après extinction
- Conversation sur deux, trois ou quatre canaux séparément ou simultanément
- Les boutons-poussoirs peuvent être programmés pour différentes fonctions
- Les boutons de conversation offrent un mode fugitif et un mode verrouillé
- Circuit limiteur d'ampli micro protégeant contre les saturations et la distorsion du signal
- Réglages de retour local ("side tone") sur chaque canal
- Fonction d'activation du microphone par la voix
- Fonction IFB (interruption de programme) simple
- Quatre LED clignotantes identifient les canaux sur lesquels de l'audio est présent
- La fonction d'appel permet l'envoi et la réception du signal d'appel entre postes
- Fonction de création/reconnaissance d'un signal (24kHz) de coupure de micro à distance
- Sortie casque stéréo, XLR 6 broches Switchcraft (compatible 5 broches)
- Entrée jack en façade pour microphone à col de cygne
- Prises XLR 3 broches d'entrée et de renvoi en face arrière
- Connecteur auxiliaire sub-D 25 points à l'arrière
- Deux entrées jack pour audio de “programme” à l'arrière.
- Déclenchement d'appareil externe (pour activer radios/radiomessageries etc)
- Boîtier demi-rack, 1U, en métal pour la durabilité

Les boutons du MCE325 ont deux modes de fonctionnement. L'impression sur chaque bouton indique sa fonction en mode standard tandis que celle en dessous indique sa fonction de configuration. Une LED au dessus de chaque bouton donne des informations de statut.
Programmé en usine pour fonctionner sur deux canaux, chaque canal étant doté d'un bouton de conversation et d'un bouton d'écoute. Re-programmable pour que chaque bouton de sélection de canal pilote à la fois la conversation et l'écoute pour un seul canal, autorisant l'emploi de quatre canaux. Un kit de boutons est fourni pour que l'utilisateur puisse personnaliser leur appellation en vue d'une application particulière.
Quand le MCE325 est employé comme poste amplifié (combiné avec une enceinte MSC325 et un microphone col de cygne), activer le microphone abaisse automatiquement l'enceinte de 6dB pour réduire le risque de réinjection acoustique ("larsen"). Cette valeur peut être montée en interne jusqu'à -40dB. De plus, les commandes de compensation de retour local peuvent être réglées avec un petit tournevis pour soustraire la voix de l'opérateur du reste du signal de communication.
Quand il est employé comme poste à micro-casque, un réglage interne de retour local ajuste le niveau auquel le microphone de l'opérateur sera entendu dans le casque.
Si un casque stéréo est employé, Vol 1 règle le niveau des canaux 1 et 3 dans l'oreillette gauche tandis que Vol 2 règle le niveau des canaux 2 et 4 dans l'oreillette droite. Avec un casque mono, la sortie de Vol 1 et Vol 2 est envoyée aux deux oreillettes.
Deux canaux d'audio de “programme” (A et B) peuvent être injectés au travers d'une paire de jacks symétriques en face arrière et affectés en interne aux canaux d'intercom 3 et 4, aux circuits gauche ou droit du casque ou à la sortie pour enceinte. Une paire de cavaliers sélectionne la coupure du programme (IFB) quand le microphone du canal est activé. La commande de volume PGM règle le niveau du programme envoyé au casque et au haut-parleur.
Des connexions pour intercom deux et quatre fils sont prévues par combinaison d'une XLR 3 broches et d'un connecteur sub-D 25 points.
A l'arrière, une sortie haut-parleur de 5 watts RMS permet le branchement d'un haut-parleur externe (8 ohms minimum) et est conçue pour la MCS325.
Le MCE325 utilise l'alimentation secteur (CA 230V) locale. Quand il n'y a pas d'alimentation secteur disponible, une source CC externe peut être branchée par la face arrière.
Si un microphone est resté ouvert ailleurs dans le système et dans un environnement bruyant, la fonction coupure de micro du MCE325 peut servir à couper tous les microphones ouverts sur ce canal, à condition que les autres postes aient cette fonction.

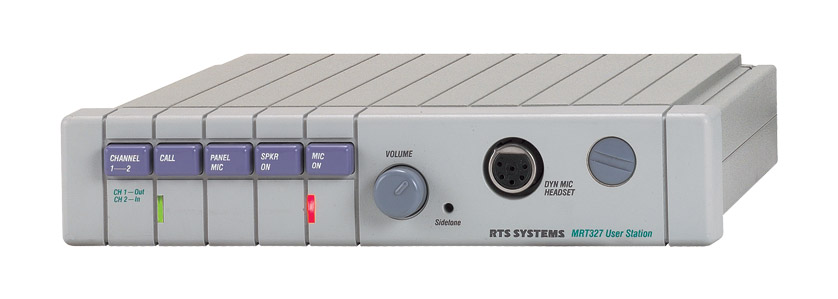

RTS MRT327 - Poste deux canaux (au choix)

Le MRT327 est contrôlé par microprocesseur et peut être réglé pour fonctionner sur l'un des deux canaux disponibles pour intercom bidirectionnelle simultanée. Le MRT327 peut servir comme poste à micro-casque via la prise XLR 5 broches de la façade ou comme poste amplifié en connectant un microphone col de cygne et une enceinte modulaire MSC325 à la sortie 1,5 watts pour enceinte de la face arrière. Il peut être posé ou monté en rack. Sinon, il peut être monté dans une console.

Fonctions:

- Fonctionnement sur deux canaux (au choix)
- Fonctions programmables par l'utilisateur, assistées par microprocesseur
- Sortie casque stéréo, XLR 6 broches Switchcraft (compatible 5 broches)
- Commande de niveau pour le volume du casque/haut-parleur
- Entrée jack en façade pour microphone à col de cygne
- Atténuateur d'enceinte (réglable de -4 à -30dB) quand le col de cygne est en service
- Réglage en façade pour le retour local ("side tone")
- Le bouton de conversation offre un mode fugitif et un mode verrouillé
- Circuit limiteur d'ampli micro protégeant contre les saturations et la distorsion du signal
- La fonction d'appel permet l'envoi et la réception du signal d'appel entre postes
- Reconnaissance du signal de coupure de micro à distance
- Prises d'entrée et de renvoi d'intercom en face arrière (XLR 3 broches)
- Sortie haut-parleur (1,5W) en face arrière convenant à un haut-parleur 8 ohms (par ex. RTS MCS325)
- Boîtier demi-rack, 1U, en métal pour la durabilité

Le bouton de sélection de canal permet à l'opérateur de choisir le cana de communication activé entre les deux disponibles. Si des communications simultanées sur les deux canaux sont requises, veuillez lire la description des modèles RM325 ou MCE325.
Le niveau du casque se règle avec la commande de volume de la façade. Le niveau dans le casque de la propre voix de l'opérateur (retour local) peut être réglé en interne via la façade avec un petit tournevis.
La sortie haut-parleur est activatée par le bouton Speaker-on et son niveau contrôlé par la commande de volume en façade.
Presser le bouton “Mic On” permet la communication avec les autres postes. L'opérateur peut verrouiller le microphone en position ouverte ou choisir de le couper quand le bouton Talk du canal est relâché. L'entrée microphone peut venir d'un micro-casque ou d'un microphone col de cygne s'il y en a un monté. La réinjection acoustique ("larsen") peut être minimisée par une combinaison de la commande d'atténuation de haut-parleur (réglable entre -4dB et -30dB) et du réglage de retour local.
Presser le bouton d'appel attirera l'attention des autres utilisateurs. Si un autre poste appelle, le voyant d'appel rouge s'allume.
Le MRT327 peut interpréter les signaux à 24kHz de coupure de micro qui ferment tous les microphones ouverts sur un canal de communication.

RM325 - Poste micro-casque à double canal

Le RM325 offre deux canaux indépendants d'intercom bidirectionnelle simultanée, et fournit l'amplification nécessaire pour des micros casques mono ou stéréo. Avec sa programmation complète assistée par microprocesseur, le RM325 peut être configuré pour répondre à différentes situations. Il peut être posé ou monté en rack. Sinon, il peut être monté dans une console.

Fonctions :

- Fonctionnement stéréo ou mono
- Fonctions programmables par l'utilisateur, assistées par microprocesseur
- Sortie casque stéréo, XLR 6 broches Switchcraft (compatible 5 broches)
- Conversation sur les canaux 1 et 2 séparément ou simultanément
- Commandes de niveau d'écoute distinctes pour chaque canal
- Boutons de conversations distincts avec LED témoin verte pour chaque canal
- Les boutons de conversation offrent un mode fugitif et un mode verrouillé
- Circuit limiteur d'ampli micro protégeant contre les saturations et la distorsion du signal
- Réglage de retour local ("side tone")
- La fonction d'appel permet l'envoi et la réception du signal d'appel entre postes
- Fonction de création/reconnaissance d'un signal (24kHz) de coupure de micro à distance
- Prises XLR 3 broches d'entrée et de renvoi en face arrière
- Entrée audio “Programme” (emploi local seulement) avec commande de niveau dédiée
- Alimenté depuis la ligne TW ou alimentation locale
- Boîtier demi-rack, 1U, en métal pour la durabilité

L'opérateur peut régler le niveau des canaux 1 et 2 dans son casque par deux commandes de volume indépendantes. Il peut communiquer individuellement ou simultanément sur les canaux 1 et 2 par les deux boutons Talk (conversation) et peut verrouiller le microphone en position ouverte ou choisir de le couper quand le bouton Talk du canal est relâché. Le niveau du signal de microphone entendu au casque (retour local) peut être réglé en interne.
Le bouton à voyant d'appel peut servir à attirer l'attention des autres utilisateurs sur un canal donné. Si un autre opérateur appelle, le voyant d'appel rouge clignote vivement tandis qu'une LED verte identifie celui des deux canaux qui appelle.
Si un microphone est resté ouvert ailleurs dans le système et dans un environnement bruyant, la fonction de coupure de micro du RM325 peut servir à couper tous les microphones ouverts sur ce canal, si les autres postes ont cette fonction.
L'audio symétrique du programme peut être injecté dans le module via la prise jack ou le connecteur AUX de la face arrière. Des cavaliers internes affectent l'audio du programme à l'oreillette gauche, à la droite ou aux deux. Une commande de niveau dédiée règle la balance entre programme et intercom. Cette fonction est locale et ne concerne que le RM325, aucun autre utilisateur ne pouvant entendre le programme.
La haute impédance de dérivation du RM325 (typiquement 10 000 ohms) assure que les niveaux audio du système ne changent pas en fonction des unités soustraites ou ajoutées au réseau.
