Avantis est une plateforme de mixage à 64 canaux et 42 bus configurables, équipée du moteur FPGA XCVI 96 kHz d'Allen & Heath et des modules de traitement supplémentaires issus du système de mixage phare dLive. Avantis et Avantis Solo reposent tous deux sur le même moteur de mixage à 64 entrées, 42 bus et 96 kHz, la seule différence résidant dans le nombre de commandes physiques et d'E/S disponibles sur la console. Chaque version dispose d'une architecture de mixage entièrement configurable comprenant 12 emplacements d'effets RackExtra avec retours stéréo dédiés, seize DCA et deux ports d'E/S 128x128 pour la mise en réseau audio.
L'écran tactile haute définition de 15,6 pouces en 1080p permet l'organisation des canaux, le réglage des paramètres de canal et la représentation visuelle de l'état, avec la possibilité de "voir et d'interagir instantanément avec d'avantage d'éléments essentiels". Chaque écran comporte également un onglet FastGrab sur le côté droit, offrant à l'ingénieur un "accès instantané" à des paramètres clés librement assignables tels que les départs auxiliaires, l'égalisation, le compresseur et les effets sur le canal actuellement sélectionné ou un canal spécifique. Chacun des faders de canal réagit au toucher pour mettre immédiatement en évidence les canaux actifs et offrir un retour visuel instantané, pendant que les boutons rotatifs permettent à l'ingénieur de régler les gains ou les panoramiques, puis, d'une simple pression sur un bouton, de replier dynamiquement l'affichage pour montrer les paramètres d'égalisation ou de compresseur sur l'ensemble de la banque. Avec un RTA à 61 bandes, des vues d'historique de 5 minutes, 15 minutes et 60 minutes, jusqu’à l’intégration RF Shure et Sennheiser, Avantis a été conçu pour permettre aux ingénieurs de passer plus de temps à mixer et moins de temps à se soucier de la technologie.
Avantis peut être contrôlé à l’aide du logiciel Avantis Director, de l’application MixPad, de l’application Custom Control ou de notre gamme de télécommandes et d’interfaces GPIO, avec jusqu’à 48 télécommandes IP sur un réseau TCP/IP standard. Les applications comprennent le contrôle des mixages IEM sur scène, des banques de faders supplémentaires en façade (FOH) et le contrôle local dans les salles de réunion.
Parmi les autres fonctionnalités courantes, citons la compatibilité avec le traitement DEEP, la connexion SLink EtherCon pour l'audio à distance, une entrée stéréo AES via un connecteur XLR à 3 points, 2 ports d'E/S pour des cartes d'interface en option, 8 groupes de coupure, 16 groupes DCA avec débordement DCA, 12 effets stéréo avec retours dédiés, indicateurs de niveau avec détection de crête multipoint, éclairage des faders intégré, génération de signal intégrée, RTA et spectrogramme ; mixeur de micros automatique jusqu’à 64 canaux, 500 mémoires de scène, enregistrement et lecture stéréo via USB, contrôleur MIDI, E/S word clock BNC et deux sorties casque avec contrôle de volume dédié.
Compatible avec l'expandeur Everything I/O. Voir ALLEN & HEATH - SÉRIE EVERYTHING I/O - EXPANDEURS
Caractéristiques techniques communes
Entrées micro/ligne : XLR 3 points symétriques avec alimentation fantôme +48 V commutable. Sensibilité d'entrée : -60 à +15 dBu. Gain analogique : +5 à +60 dB, par paliers de 1 dB. Atténuateur : atténuateur actif de -20 dB. Niveau d'entrée maximal : +30 dBu, atténuateur activé. Impédance d'entrée : supérieure à 4 kohms, atténuateur désactivé ; supérieure à 10 kohms, atténuateur activé. EIN micro : -127 dB avec une source de 150 ohms. Entrées numériques : AES3 2 canaux XLR, 2,5 Vpp symétrique, terminée à 110 ohms ; plage SRC 24 bits, 32 kHz - 192 kHz, avec option de contournement. Impédance de sortie : inférieure à 75 ohms. Sortie nominale : +4 dBu = lecture de 0 dB sur le vumètre. Niveau de sortie maximal : +22 dBu. Bruit de sortie résiduel : -95 dBu, en sourdine, 22-22 kHz ; -90 dBu, en sourdine, 0-80 kHz. Sorties numériques : AES3 2 canaux XLR, 2,5 Vpp symétrique, terminée à 110 ohms ; fréquence d'échantillonnage 96 kHz, commutable globalement à 48 kHz, 44,1 kHz. Plage dynamique : 109 dB. Rapport signal/bruit du système : -92 dB. Réponse en fréquence : 20 Hz - 30 kHz, +0/-0,8 dB. THD+N (entrée analogique vers sortie) : 0,0015 % à une sortie de +16 dBu, 1 kHz, gain de 0 dB. Marge dynamique : +18 dB. Niveau de fonctionnement interne : 0 dBu. Alignement dBFS : +18 dBu = 0 dBFS, +22 dBu en sortie XLR. Étalonnage du vumètre : 0 dB sur le vumètre = -18 dBFS, +4 dBu en sortie XLR. Indication de crête du vumètre : -3 dBFS, +19 dBu en sortie XLR. Fréquence d'échantillonnage : 96 kHz. Température de fonctionnement : 0 °C à 40 °C. Alimentation secteur : 100-240 V CA, 50-60 Hz, 150 W maximum. Lecture audio : fichiers .WAV mono/stéréo, 16/24 bits, 44,1/48/96 kHz ; fichiers MP3 ; fichiers FLAC. Enregistrement audio : fichiers .WAV stéréo, 24 bits, 96 kHz.
AVANTIS SOLO - 12 faders, 6x6 E/S analogiques, 1x1 E/S AES
Avantis Solo et Avantis Solo Dante sont équipés d'un écran tactile capacitif unique de 15,6 pouces, de 72 bandes de faders réparties sur 12 faders et 6 couches, de 6 entrées micro/ligne locales sur XLR 3 broches, de 6 sorties ligne locales sur XLR 3 points, 1 sortie stéréo AES, 18 contrôleurs à touches programmables et 3 contrôleurs rotatifs personnalisables. L'Avantis Solo Dante est livré avec une carte d'extension Dante 64 canaux. La carte d'extension Dante 64x64 peut être installée a posteriori sur l'Avantis Solo (modèle non-Dante).
Accessoires en option : housse de protection AP13601, support pour tablette AVANT-BRKT, diverses cartes d'extension d'interface.
Dimensions (L x P x H) : 546 x 627 x 269. Poids : 17,5 kg
AVANTIS - 24 faders, E/S analogiques 12x12, E/S AES 1x2
Les modèles Avantis et Avantis Dante sont équipés de deux écrans tactiles capacitifs de 15,6 pouces, de 144 bandes de faders réparties sur 24 faders et 6 couches, de 12 entrées micro/ligne locales sur XLR 3 broches, 12 sorties ligne locales sur XLR 3 broches, 2 sorties stéréo AES, 24 contrôleurs à touches programmables et 6 contrôleurs rotatifs personnalisables. L'Avantis Dante est livré avec une carte d'extension Dante 64 canaux. La carte d'extension Dante 64x64 peut être installée a posteriori sur l'Aventis (modèle non-Dante).
Accessoires en option : housse de protection AP12151, support pour tablette AVANT-BRKT, diverses cartes d'extension d'interface.
Dimensions (L x P x H) : 917 x 627 x 269 mm. Poids : 26 kg
Cartes d'extension d'interface en option
AES10O - AES3 10 sorties
Une carte de sortie AES3 qui offre une solution pour le routage numérique depuis un dLive ou un Avantis vers un système de sonorisation, des amplificateurs de retour et des contrôleurs d'enceintes. L'AES10O offre 10 sorties avec un taux d'échantillonnage commutable de 96/88,2/48/44,1 kHz.
AES2I8O - AES3 2 entrées, 8 sorties
Une carte d'E/S AES3 avec 2 entrées et 8 sorties. Le taux d'échantillonnage est commutable entre 96/88,2/48/44,1 kHz. SRC d'entrée de 32 kHz à 192 kHz.
AES4I6O - AES3 4 entrées, 6 sorties
Une carte d'E/S AES3 avec 4 entrées et 6 sorties. Le taux d'échantillonnage est commutable entre 96/88,2/48/44,1 kHz. SRC d'entrée de 32 kHz à 192 kHz.
AES6I4O - AES3 6 entrées, 4 sorties
Une carte d'E/S AES3 avec 6 entrées et 4 sorties. La fréquence d'échantillonnage est commutable entre 96/88,2/48/44,1 kHz. SRC d'entrée de 32 kHz à 192 kHz.
DANTE 64x64 - Dante, 64 canaux d'E/S
La carte DANTE 64x64 offre 64 canaux d'E/S audio Dante pour l'enregistrement, la distribution et le fractionnement. Prend en charge l'AES67 et est compatible DDM (Dante Domain Manager). Commutable entre 48 kHz et 96 kHz.
La carte DANTE 128x128 offre 128 canaux d'E/S audio Dante pour l'enregistrement, la distribution et le partage. Elle prend en charge la norme AES67 et est compatible avec DDM (Dante Domain Manager). Commutable entre 48 kHz et 96 kHz.
DX LINK - 128 entrées à distance, 64 sorties à distance
Allen & Heath DX Link permet à l'utilisateur d'ajouter jusqu'à 128 entrées à distance et 64 sorties à distance par module DX Link. La carte offre 4 ports DX Link, chacun transportant 32x32 canaux audio à 96 kHz, qui peuvent être utilisés pour se connecter à des unités d'extension DX en mode parallèle ou redondant. En mode parallèle, 1 unité DX32 ou jusqu'à 2 unités DX168/DX012/DX164-W peuvent être connectées à chaque port DX Link. En mode redondant, 1 unité d'extension DX de n'importe quel type peut être connectée à chaque paire de ports DX Link à l'aide de deux câbles pour une connexion redondante.
gigaACE - 128x128 canaux, 96 kHz
La carte d'extension gigaACE permet une liaison point à point à faible latence de 128x128 canaux à 96 kHz entre les systèmes dLive ou Avantis. La carte gigaACE offre une solution simple et économique pour les applications de répartition numérique. Elle permet une très faible latence (52 µs) et une redondance des câbles sans aucune perte audio. gigaACE peut également acheminer les données de contrôle dLive/Avantis via la même connexion, par exemple pour permettre le contrôle de l'un ou l'autre des deux systèmes via un seul ordinateur portable.
superMADI - MADI sur coaxial/fibre, 48/96 kHz
Cette carte d'extension d'interface permet d'ajouter 128 canaux audio MADI à 96 kHz, via des liaisons coaxiales et optiques, à un système dLive ou Avantis. Quatre paires de connecteurs BNC prennent en charge les câbles coaxiaux standard de 75 ohms avec un fonctionnement commutable à 48/96 kHz par paire. Pour les longueurs de câble plus importantes, quatre emplacements SFP sont fournis et peuvent être équipés des émetteurs-récepteurs SFP de votre choix. Chaque paire de connecteurs BNC et SFP peut être commutée en mode redondant pour une sécurité accrue. La carte uperMADI offre des fréquences d'échantillonnage commutables de 48 kHz et 96 kHz par liaison, avec un choix entre les modes Smux ou HighSpeed 96 kHz.

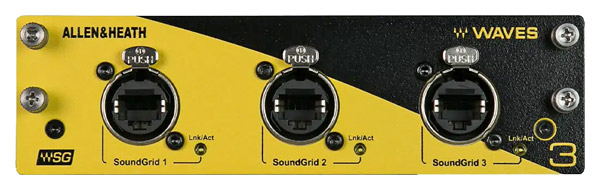

Waves V3 - Waves SoundGrid, 128 canaux
Cette carte d'extension ajoute 128 canaux de connectivité Waves SoundGrid à un système dLive ou Avantis. Elle permet à l'utilisateur d'utiliser ses plugins Waves préférés avec un système dLive ou Avantis. Les plugins Waves peuvent fonctionner sur un ordinateur ou un serveur Waves dédié. La carte permet également à l'utilisateur d'enregistrer jusqu'à 128 pistes audio à 96 kHz sur un ordinateur via un seul câble Ethernet. Les trois prises de la carte Waves V3 peuvent toutes être connectées à différents appareils pour des configurations plus complexes. La Waves V3 prend en charge les fréquences d'échantillonnage de 48 kHz et 96 kHz.
