RTS SAP612 PANNEAU D'ASSIGNATION DE SOURCE

Code stock
26-908
Marque
RTS
Référence produit
  • SAP612
RTS SAP612 PANNEAU D'ASSIGNATION DE SOURCE
RTS SAP612 PANNEAU D'ASSIGNATION DE SOURCE

TELEX - RTS TW - ACCESSOIRES D'INTERCOM


PH-88R - Micro casque léger mono écouteur

Le micro casque PH-88 est un ensemble mono écouteur super-léger, conçu pour le port prolongé.
Haut-parleur de haute qualité pour l'écouteur; impédance: 300 ohms. Microphone dynamique, à annulation de bruit, sur perchette réglable; impédance du microphone: 200 ohms. Poids: 0,13kg. Disponible avec connecteurs XLR mâles 4 points pour une utilisation avec les intercom Telec TW RTS (PH-88R).


PH-44R - Micro casque léger à double écouteur

Le micro casque PH-44 est un ensemble super-léger à deux écouteurs, conçu pour le port prolongé. Haut-parleurs de haute qualité pour les deux écouteurs; impédance: 300 ohms. Microphone dynamique, à annulation de bruit, sur perchette réglable; impédance: 200 ohms. Poids: 0,15kg. Disponible avec connecteurs XLR mâles 4 points pour une utilisation avec les intercom Telec TW RTS (PH-88R).


MCS325 - Enceinte modulaire passive

La MCS325 peut être associée aux postes MCE325 ou MRT327 pour donner un poste à haut-parleur. Pilote d'enceinte et circuit de contrôle sont contenus dans le MCE325 et le MRT327. Elle peut être posée ou montée en rack. Sinon, elle peut être montée dans une console.

Caractéristiques
  • Enceinte modulaire passive
  • Impédance nominale 8 ohms
  • Jack d'enceinte unique en face arrière
  • Champ magnétique rayonné: moins de 1 gauss à 1cm du châssis
  • Boîtier demi-rack, 1U, en métal pour la durabilité
Dimensions : 208(l) x 203(p) x 44(h)mm
Poids : 1,2 kg

Série MCP90-12 - Microphone de la gamme

Microphones à condensateur miniature “back electret” à alimentation fantôme, sur col de cygne, fournissant une large bande passante et une immunité vis-à-vis des bruits de manipulation. Conçus pour l'emploi avec les postes RTS adaptés.

Caractéristiques
  • Diagramme polaire cardioïde
  • Réponse adaptée à l'emploi de proximité
  • Bonnette anti-vent amovible
  • Finition noir matt
  • Jack fileté pour connexion aux panneaux RTS adaptés
  • Alimentation fantôme depuis une large plage de tensions (CC 1,5V à 9V)

La longueur de col de cygne la plus demandée est de 300 mm. D'autres longueurs sont disponibles sur commande spéciale.

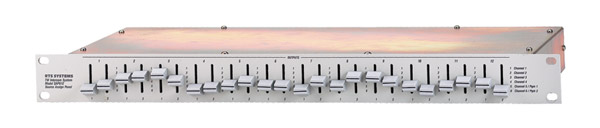

SAP612 - Panneau d'affectation de source

Le SAP612 procure un moyen pratique d'affecter n'importe lequel des six canaux d'intercom, ou des quatre canaux d'intercom et des deux canaux de programme audio, aux douze postes d'intercom - ou chaînes de postes. Pris comme un “commutateur de matrice”, il transforme un système d'intercom basique à deux bus en système à six bus. Tous les postes affectés à un bus commun peuvent communiquer et échanger des signaux d'appel entre eux.

Caractéristiques
  • Rapide et simple d'emploi
  • Entrées: six lignes bidirectionnelles simultanées (“bus”)
  • Entrées isolées par transformateur pour deux sources de programme symétriques via connecteurs jack 3 points - Entrée programme 1 affectée au bus 5
  • Entrée programme 2 affectée au bus 6
  • Sorties: chacun des douze connecteurs porte une paire de canaux TW
  • Les canaux TW sont affectés individuellement aux “bus” par des curseurs en façade
  • Terminaisons de ligne commutables de 200 ohms quand il n'y a aucune source d'alimentation TW.
  • Le SAP612 distribue l'alimentation CC sans lui-même l'employer
  • Format rack 1U
Note technique :

Les postes RTS TW (à moins d'être auto-alimentés) tirent leur alimentation du canal 1 (broche 2 de la XLR) sauf re-configuration interne. Ce canal véhicule le courant continu d'alimentation 32V en plus de l'audio du canal 1. Le canal 2 ne véhicule que l'audio. Cela aura un effet sur l'affectation de canal car le canal 1 doit être affecté à un “bus” véhiculant le CC 32V.
Trois entrées XLR transmettent l'alimentation aux bus 1, 3 et 5. Les bus 2, 4 et 6 ne véhiculent pas de courant continu. Si une alimentation électrique est connectée, le CC 32V sera disponible sur un seul bus, forçant tous les autres postes devant être alimentés à allouer leur canal 1 à ce bus, ce qui réduit considérablement la flexibilité du système.
Si des alimentations électriques séparées sont connectées à chacune des trois entrées d'alimentation, les postes ont le choix entre les bus 1, 3 et 5 pour affecter leur canal 1.

Dimensions : 484(l) x 204(p) x 44(h)mm
Poids : 2,36kg

MCP1 - Kit de montage en rack

Pour deux éléments modulaires RTS TW (par ex. MCE325 et PS20)


MCP2 - Kit de montage en rack

Pour un seul élément modulaire RTS TW (par ex. MCE325)


MCP3 - Kit de montage en console

Pour un seul élément modulaire RTS TW (par ex. MCE325)


MCP4 - Kit de montage en tandem

Pour monter un élément modulaire RTS TW au dessus d'un autre (par ex. MCE325 et PS20)


TW5W - Splitter passif

Splitter passif avec entrée XLR 3 broches femelle et cinq sorties XLR 3 broches mâles pour distribuer les lignes RTS TW. Il offre une alternative à la connexion en chaîne pour l'interconnexion de plusieurs postes. Son boîtier métallique robuste le protège des mauvais traitements.

XLR4M-XLR4M - Adaptateurs de conversion 4pts

XLR4M vers XLR4M, environ 50mm de câble entre les connecteurs.
