COAX CONNS 10-005-B36-FA BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe X

Code stock
48-5041
Marque
Coax Connectors
Référence produit
  • 10-005-B36-FA
COAX CONNS 10-005-B36-FA BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe X

COAX CONNECTORS - CONNECTEURS - BNC - Fiches mâles - A sertir - 3G HD-SDI

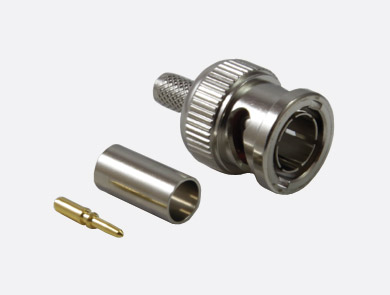

Ces modèles 75 ohms à hautes performances ont été spécifiquement développés pour les applications de TV HD. Ils ont un facteur d'adaptation en réflexion extrêmement bas, et sont donnés pour 1000 cycles de couplage. La broche centrale à sertir plaquée or, d'impédance adaptée, "clique" dans un isolant PTFE dans un corps plaqué nickel avec ferrule externe. L'affaiblissement de réflexion est typiquement de 35 dB à 1 GHz, 28 dB à 2 GHz et 20 dB à 3 GHz.

48-5046, 48-5056 sont adaptées pour le câble Belden 1855A.
48-5041 et 48-5051 sont adaptés aux câbles Canford du groupe X incluant SDV, SDV-LFH, SDV-X-LFH, Belden 1855ENH, Draka 0.6/2.8AF et HD PRO 0.6/2.8AF.
48-5042, 48-5052 sont adaptés aux câbles Canford du groupe Q incluant RG59B/U, URM90, Belden 1505A.
48-5048, 48-5058 sont adaptées pour le câble Belden 1505F.
48-5043, 48-5053 sont adaptés aux câbles Canford du groupe Y incluant SDV-L, SDV-XF, Belden 1694A, 1695A, RG6, CT100, CX100. Ne conviennent pas au SDV-F.
48-5047, 48-5057 sont adaptés au Canford SDV-F.

Pour les câbles du groupe Y, la version standard du connecteur à des tailles de sertissage de 1.72mm et 8.23mm. Des versions alternatives au standard Américain de 1.07mm et de 7.06mm sont également proposées (code FC1). Ces dernières conviennent aux outils de sertissages destinés aux connecteurs fabriqués aux Etats Unis. Les deux versions ont des ferrules de 12.7mm. Les câbles vidéo flexibles Canford du groupe Y nécessitent le type FC1 pour le SDV-F et le type FC pour le SDV-XF. L'outil de sertissage Coax Connectors 96-HTS-75A (55-8182) est desttiné aux connecteurs de type FC et l'outil 96-HTS-77 (55-8187) aux connecteurs de type FC1.

Accessoires optionnels : des gaines anti-traction colorées sont recommandées pour les modèles à sertir, voir CANFORD - MANCHONS ANTI-TRACTION - BNC et MUSA.

Canford propose plusieurs gammes de connecteurs BNC aux spécifications moins rigoureuses, dont des modèles 50 ohms convenant aux besoins HF ; ils sont détaillés séparément et appelés "BNC" plutôt que "BNC HD", ailleurs dans cette section.

Des outils de sertissage Coax Connectors sont également vendus, complets avec les mordaches adaptées. Toutefois, les outils et mordaches d'autres fabricants peuvent également être utilisés, voir Soudage et sertissage. Les mordaches de sertissage doivent être du type correct pour le connecteur et la taille de câble. En raison des dimensions précises des broches centrales requises pour obtenir des performances supérieures à des débits binaires HD, les mordaches de sertissage utilisées pour les BNC SD ne conviennent PAS aux connecteurs BNC HD de Coax Connectors.

Pour une explication de la terminologie utilisée dans cet article et pour connaître les avantages des raccordements par sertissage et par soudure, ainsi qu'obtenir un conseil sur la procédure de raccordement et sur le choix des connecteurs et de l'outillage convenant à des câbles spécifiques, voir les les informations techniques suivantes dans l'Espace Technique : "Tableau de sélection des mâchoires de sertissage", "Prises coaxiales - Guide de sélection" et "Connecteurs BNC - Terminologie et raccordement".

  Description Prix €
H.T.
Ajouter au panier
Livraison
COAX CONNS 10-005-B36-1-AB BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe J   Code stock : 48-5044
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,46 €
10+ 1,43 €
50+ 1,39 €
100+ 1,35 €
COAX CONNS 10-005-B36-1-AB BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe J, pack de 100   Code stock : 48-5054
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 134,00 €
5+ 130,00 €
le paquet
COAX CONNS 10-005-B36-BH BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe W   Code stock : 48-5045
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,40 €
10+ 1,37 €
50+ 1,33 €
100+ 1,30 €
COAX CONNS 10-005-B36-BH BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe W, pack de 100   Code stock : 48-5055
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 128,30 €
5+ 124,50 €
le paquet
COAX CONNS 10-005-B36-EF1 BNC 3G HD FICHE MALE à sertir, 75 ohms, Belden 1855A   Code stock : 48-5046
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,43 €
10+ 1,39 €
50+ 1,36 €
100+ 1,32 €
COAX CONNS 10-005-B36-EF1 BNC 3G HD FICHE MALE à sertir, 75 ohms, Belden 1855A, pack de 100   Code stock : 48-5056
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 130,30 €
5+ 126,30 €
le paquet
COAX CONNS 10-005-B36-FA BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe X   Code stock : 48-5041
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,32 €
10+ 1,29 €
50+ 1,25 €
100+ 1,22 €
COAX CONNS 10-005-B36-FA BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe X, pack de 100   Code stock : 48-5051
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 105,40 €
5+ 102,20 €
le paquet
COAX CONNS 10-005-B36-FA-16 BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe X, ferrule16mm, pk de 100   Code stock : 48-5060
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 164,80 €
5+ 159,80 €
le paquet
COAX CONNS 10-005-B36-FB BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe Q   Code stock : 48-5042
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,21 €
10+ 1,17 €
50+ 1,15 €
100+ 1,12 €
COAX CONNS 10-005-B36-FB BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe Q, pack de 100   Code stock : 48-5052
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 111,10 €
5+ 107,80 €
le paquet
COAX CONNS 10-005-B36-FE BNC 3G FICHE MALE   Code stock : 48-5048
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,17 €
10+ 1,14 €
50+ 1,12 €
100+ 1,08 €
COAX CONNS 10-005-B36-FE BNC 3G HD FICHE MALE à sertir, 75 ohms, Belden 1505F, pack de 100   Code stock : 48-5058
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 120,70 €
5+ 117,00 €
le paquet
COAX CONNS 10-005-B36-FC BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe Y   Code stock : 48-5043
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,23 €
10+ 1,20 €
50+ 1,17 €
100+ 1,14 €
COAX CONNS 10-005-B36-FC BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe Y, pack de 100   Code stock : 48-5053
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 113,00 €
5+ 109,60 €
le paquet
COAX CONNS 10-005-B36-FC1 BNC 3G HD FICHE MALE à sertir, 75 ohms, virole USA, groupe Y   Code stock : 48-5047
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 1,46 €
10+ 1,43 €
50+ 1,39 €
100+ 1,35 €
COAX CONNS 10-005-B36-FC1 BNC 3G HD FICHE MALE à sertir, 75 ohms, USA ferrule,groupe Y, pack de 100   Code stock : 48-5057
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 134,00 €
5+ 130,00 €
le paquet
COAX CONNS 10-005-B36-FD BNC 3G HD FICHE MALE à sertir, 75 ohms, groupe Z   Code stock : 48-5049
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 2,63 €
10+ 2,56 €
50+ 2,51 €
100+ 2,44 €
COAX CONNS 10-005-B36-FD BNC 3G HD FICHE MALE à sert., 75 ohms, groupe Z, pack de 100   Code stock : 48-5059
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 241,50 €
5+ 234,20 €
le paquet
