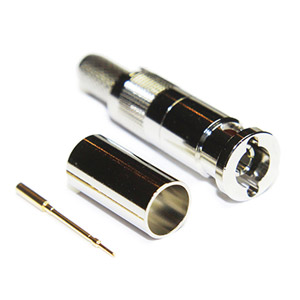

COAX CONNS 67-005-B66-FB MICRO BNC 12G UHD FICHE mâle, à sertir, groupe Q

Ces Micro BNC sont des connecteurs à baïonnette de type 75 ohms, 51 % plus petits que les connecteurs BNC standards et peuvent être couplés avec d'autres BNC HD (Haute Densité) du même format (mais ayant une autre nomenclature - voire note pour la commande pour plus de détails) d'autres fabricants.
Ils permettent de quadrupler la densité d'implantation par rapport à des BNC conventionnels et se trouvent à l'arrière d'équipements à multiples connexions dont des routeurs, amplificateurs de distribution, convertisseurs de format et de nombreuses unités à modules SFP. Harris, Evertz, Miranda et de nombreux autres fabricants majeurs montent des prises BNC de type mini / micro / HD en standard ou en option sur leur routeurs et équipements à haute densité.

Les Micro BNC offrent une mécanique d'accouplement conventionnelle et de plus hautes performances que le connecteur "push-pull" DIN 1.0/2.3 de taille équivalente, et restent branchés même en cas de hauts niveaux de vibration comme ceux rencontrés par les équipements de car-régie, Fly Pack et tournée durant le transport. Dépassant les exigences des normes SMPTE ST 2082-1, ils conviennent à la vidéo composite et composante, SDI 270 Mb/s, vidéo HD-SDI 1080i ou 1080p ainsi qu'à la vidéo UHD 4K allant jusqu'à 12Ghz.

Les contacts, central et externe, d'accouplement sont plaqués or, le corps est plaqué nickel. Ils sont vendus à l'unité ou en vrac par 100, livrés dans des tiroirs compartiments en plastique. Le contact central est serti avec une classique pince à cavité carrée de type tenaille et la tresse extérieure est fixée avec un manchon à sertissage hexagonal. Voir COAX CONNECTORS - OUTILS DE SERTISSAGE.

La gamme Micro BNC est employée pour obtenir une très haute densité de connexions en face arrière des équipements et nécessite donc l'utilisation de l'outil de d'installation et de retrait profilé dédié pour brancher et débrancher le connecteur. Les cannelures de l'outil entrent dans les fentes usinées dans le barillet (écrou) de verrouillage pour fournir non seulement un moyen de faire tourner le barillet afin de le coupler ou de le découpler, mais également un pratique outil de positionnement à poignée longue pour engager le connecteur à l'arrière de l'équipement dans des espaces très réduits. Voir COAX CONNECTORS - OUTILS D'INSERTION ET D'EXTRACTION.

Note pour la commande : Tandis que COAX les appelle "Micro BNC", ils peuvent être interchangés par la gamme "BNC HD" d'Amphenol ( ils ne portent pas le même nom à cause d'une histoire de marque déposée, paraît-il). Ne vous en prenez pas à Canford pour la confusion occasionnée!
