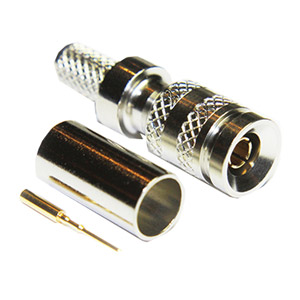

COAX CONNS 52-005-B6-FA DIN 1.0/2.3 12G UHD FICHE MALE à sertir, groupe X

Code stock
48-5002
Marque
Coax Connectors
Référence produit
  • 52-005-B6-FA
COAX CONNS 52-005-B6-FA DIN 1.0/2.3 12G UHD FICHE MALE à sertir, groupe X

COAX CONNECTORS - CONNECTEURS ET OUTILS - DIN 1.0/2.3 - Fiche mâle pour câble - A sertir -12G UHD et 3G HD-SDI

Connecteurs coaxiaux miniatures "75 ohms véritables" se branchant/débranchant par enfoncement/traction ("Push-pull"), pour l'emploi avec des routeurs haute densité. Cette nouvelle conception du connecteur DIN original utilise des composants de précision prévus pour 75 ohms, ce qui l'adapte au HD-SDI 3G et aux fréquences jusqu'à 3 GHz (pour le groupe de câbles X, une nouvelle conception permet dorénavant la 12G UHD). Les contacts central et externe d'accouplement sont plaqués or, le corps de verrouillage externe est plaqué nickel. Le contact central est serti avec une classique pince à cavité carrée de type tenaille et la tresse extérieure est fixée avec un manchon à sertissage hexagonal.

Note : pour atteindre les performances d'un "véritable 75 ohms", l'isolant du connecteur est profondément encastré dans le corps du connecteur. Afin de garantir l'alignement et le positionnement corrects de la broche centrale pendant le sertissage de la tresse, un outil réutilisable d'alignement du contact central est nécessaire lors du montage. Consultez les "Instructions de montage" en page de produit du site www.canford.fr.

Un outil d'alignement du contact central est inclus dans chaque paquet de 100 pièces en vrac et peut être commandé séparément pour les connecteurs emballés individuellement.

La gamme DIN 1.0/2.3 est employée pour obtenir une très haute densité de connexions en face arrière des équipements et nécessite donc l'utilisation de l'outil de retrait profilé dédié pour ouvrir le loquet de couplage et débrancher le connecteur.

Les références 48-5001, 48-5011 sont adaptées aux câbles Canford du groupe J incluant le Belden 179DT.
Les références 48-5002, 48-5012 sont adaptées aux câbles Canford du groupe X incluant les Canford SDV, SDV-LFH, SDV-X-LFH, Belden 1855ENH (mais PAS le Belden 1855A), Draka 0.6/2.8AF et HD PRO 0.6/2.8AF.
Les références 48-5003, 48-5013 conviennent au Belden 1855A.
Les références 48-5004, 48-5014 sont adaptées aux câbles Canford du groupe Q incluant les Belden 1505A, 1505ANH, Draka 0.8/3.7AF et HD PRO 0.8/3.7AF.

  Description Prix (€) Ajouter au panier
Livraison
COAX CONNS 52-005-B6-AB DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe J   Code stock : 48-5001
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,55 €
10+ 3,46 €
50+ 3,38 €
100+ 3,29 €
COAX CONNS 52-005-B6-AB DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe J, pack de 100   Code stock : 48-5011
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 325,80 €
5+ 316,00 €
le paquet
COAX CONNS 52-005-B6-BH DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe W   Code stock : 48-5005
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,91 €
10+ 3,82 €
50+ 3,71 €
100+ 3,62 €
COAX CONNS 52-005-B6-BH DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe W, pack de 100   Code stock : 48-5015
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 358,30 €
5+ 347,60 €
le paquet
COAX CONNS 52-005-B6-EF DIN 1.0/2.3 3G HD FICHE MALE à sertir, Belden 1855A   Code stock : 48-5003
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,96 €
10+ 3,85 €
50+ 3,76 €
100+ 3,66 €
COAX CONNS 52-005-B6-EF DIN 1.0/2.3 3G HD FICHE MALE à sertir, Belden 1855A, pack de 100   Code stock : 48-5013
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 362,20 €
5+ 351,30 €
le paquet
COAX CONNS 52-005-B6-FA DIN 1.0/2.3 12G UHD FICHE MALE à sertir, groupe X   Code stock : 48-5002
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,96 €
10+ 3,85 €
50+ 3,76 €
100+ 3,66 €
COAX CONNS 52-005-B6-FA DIN 1.0/2.3 12G UHD FICHE MALE à sertir, groupe X, pack de 100   Code stock : 48-5012
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 362,20 €
5+ 351,30 €
le paquet
COAX CONNS 52-005-B6-FB DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe Q   Code stock : 48-5004
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,96 €
10+ 3,85 €
50+ 3,76 €
100+ 3,66 €
COAX CONNS 52-005-B6-FB DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe Q, pack de 100   Code stock : 48-5014
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 362,20 €
5+ 351,30 €
le paquet
COAX CONNS 52-005-B6-FC DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe Y   Code stock : 48-5006
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,76 €
10+ 3,67 €
50+ 3,58 €
100+ 3,47 €
COAX CONNS 52-005-B6-FC DIN 1.0/2.3 3G HD FICHE MALE à sertir, groupe Y, pack de 100   Code stock : 48-5016
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 345,00 €
5+ 334,60 €
le paquet
COAX CONNS 52-005-B6-FC1 DIN 1.0/2.3 3G HD FICHE MALE à sertir, USA ferrule, groupe Y, pack de 100   Code stock : 48-5017
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 358,30 €
5+ 347,60 €
le paquet
COAX CONNS 52-104-B6-FA DIN 1.0/2.3 3G HD FICHE MALE, coudée à sertir, 75 ohms, noir, groupe X Noir Code stock : 48-5009
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 5,23 €
10+ 5,11 €
50+ 4,97 €
100+ 4,84 €
COAX CONNS 52-104-B6-FA DIN 1.0/2.3 3G HD FICHE MALE, coudée à sertir, 75 ohms,noir, gp X, pk de 100 Noir Code stock : 48-5019
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 479,00 €
10+ 467,10 €
50+ 455,10 €
100+ 443,20 €
le paquet
COAX CONNS 96-HTS-43 PINCE A SERTIR avec mâchoires 0.95, 3.25, 4.52, 5.18mm AF   Code stock : 55-8186
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
141,40 €
COAX CONNS 96-HTS-75A PINCE A SERTIR avec mâchoires 0.95, 1.07, 1.72, 5.41, 8.23mm AF (tailles FA,FC)   Code stock : 55-8182
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
145,00 €
COAX CONNS 96-HTS-76 PINCE A SERTIR avec mâchoires 0.95, 1.72, 5.41, 6.48mm AF   Code stock : 55-8184
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
148,50 €
COAX CONNS 96-HTS-77 PINCE A SERTIR ave mâchoires 1.07, 4.52, 6.48, 7.06mm AF, tailles EF+EF1+FB1+FC1   Code stock : 55-8187
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
150,30 €
COAX CONNS 100-1023 DIN 1.0/2.3 HD OUTIL D'ALIGNEMENT DE CONTACT CENTRAL   Code stock : 55-8183
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,30 €
COAX CONNS 96-1023 DIN 1.0/2.3 OUTILS D'EXTRACTION 290mm   Code stock : 55-8181
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
84,93 €
