Les connecteurs H.P. ‘Speakon’ Neutrik sont robustes, simples et pratiques et sont utilisés par les plus grands fabricants d’amplificateurs et d’enceintes comme standard de câblage.
Les contacts sont conçus pour fonctionner avec des charges inductives et des courants élevés ainsi que pour éviter tout risque de dommage lors des déconnexions en charge. Tous les contacts sont sans danger en cas de toucher avec les doigts et sont conformes aux normes de sécurité IEC60065 (procédures de “contact physique”).
Canford propose des câbles d’haut-parleur extra-flexible conçus spécifiquement pour les fiches Speakon avec fils identifiés par couleurs et numérotés en correspondance avec les contacts Speakon. Ce sont le MCS (2.5mm²) et le MCS-HD (4mm²), disponible chacun en versions 2, 4 et 8 fils.
STX Série “Touring”
Connecteurs Speakon entièrement en métal destinés aux applications critiques. Bagues d’étanchéité intégrées assurant une parfaite imperméabilité (conformité IP54). Ces connecteurs disposent d’un déclencheur (en général placé au niveau du connecteur de câble), mais les connecteurs de câble et de panneau acceptent toujours les séries SP et SPX. Calibre 40A continu, 50A audio avec cycle d’utilisation de 50%. Le dispositif de serrage monobloc accepte les câbles dotés d’un diamètre extérieur de 9 à 16mm.
Les connecteurs de panneau standard ont des trous de montage fraisés pour accepter des boulons M3, tandis que les connecteurs de panneau pour montage sur circuit imprimé nécessitent des vis autotaraudeuses, de type PT, avec filetage 2,9 x 1,06 (DIN7990), références 40-927 (tête cylindrique) et 40-932 (fraisée).
NLT*FFX |

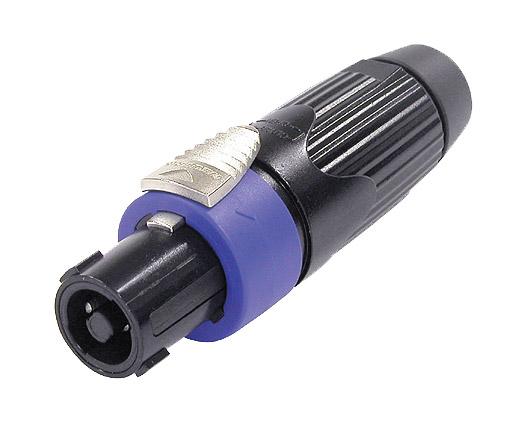

Fiche femelle |
NLT*MMX |
Fiche mâle |
NLT*FPXX |
Embase femelle |
NLT*MPXX |
Embase mâle |
NT*MD-V |
Embase mâle, pour C.I. (verticale) |
Suffixe -BAG |
indique une coque noire |
SPMRC |
Couvercle d'isolation souple moulé pour NLT4MP et NLT4FP (non compatible avec d'autres versions). |
SCNLT |
Joint pour NLT4MP, peut également être employé pour rendre étanche à l'air une armoire avec découpes de profile EP. |
Conventions de câblage : norme AES45, norme IEC provisoire
