CANFORD TELERUPTEUR OPTOCOUPLE

Cette version est dorénavant remplacée par la version Mk.2 (réf. 42-6701)

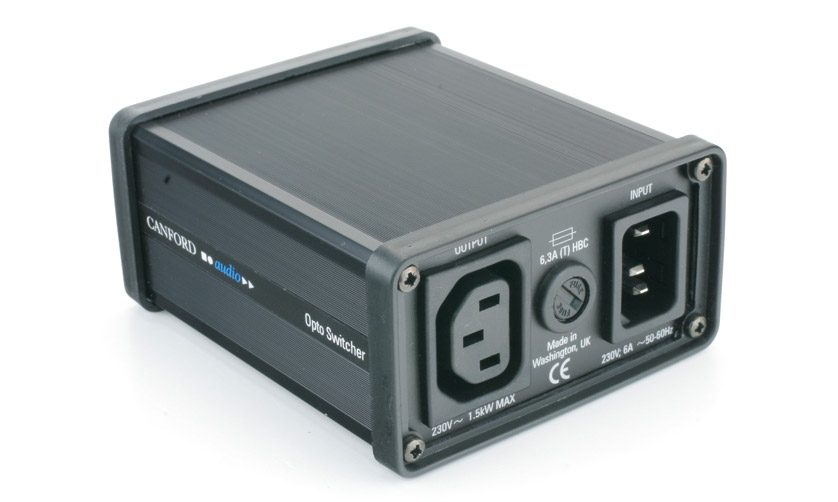

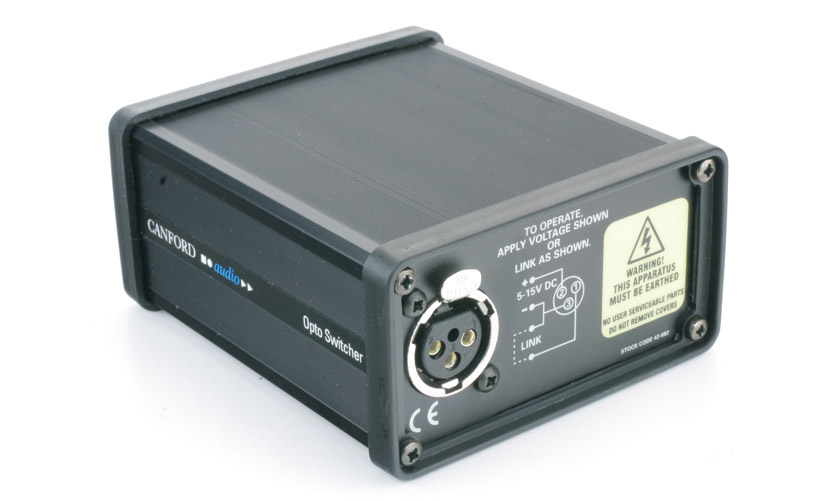

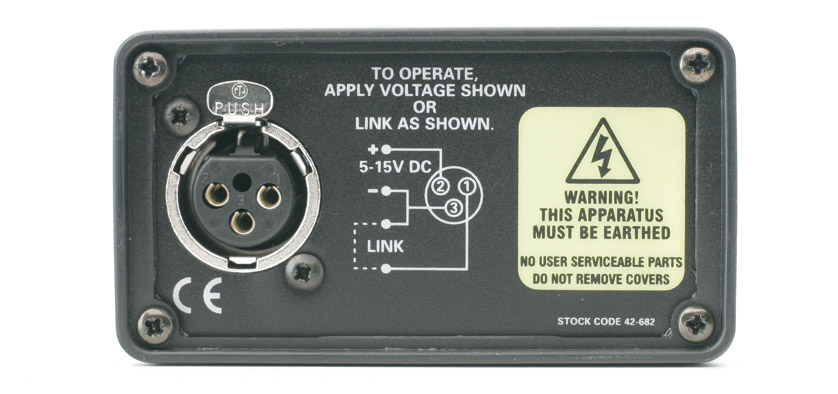

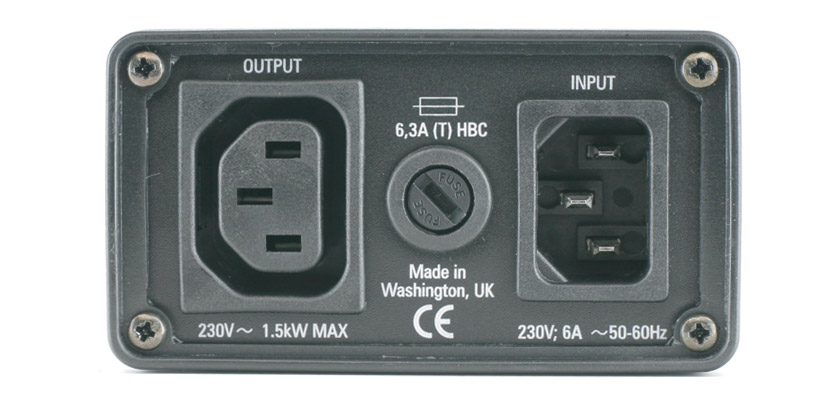

Cette unité autonome permet de commuter à distance des appareils secteur tels qu'enseignes, néons, lampes de signalisation, tout en conservant une isolation galvanique vis à vis du secteur. La commande sur le type 42-682 est faite par fermeture de contact entre les broches 1 et 3 de la XLR, ou par application d'une tension DC de 5 à 15V entre les broches XLR 2 et 3. La commutation se fait au point 0 de la période secteur, ce qui, avec les composants de filtrage en plus, élimine toute perturbation. Entrée et sortie secteur sur IEC (CEE22) 3 pôles fusiblé 20mm à l'entrée. Entrée de commande sur XLR femelle 3 points.

Codes des fiches correspondantes:

Spécifications techniques:

La tension de commande peut être montée à 50 V en ajoutant une résistance 1 kohms série à l'entrée positive.

Note d'utilisation: Le commutateur peut fournir un courant jusqu'à 8mA quand il est etteind, il est donc probable qu'il ne soit pas adapté pour alimenter des éléments à courant faible comme par ex. certaine ampoules LED.

ATTENTION: LE BOITIER EST RACCORDE A LA TERRE - TOUJOURS UTILISER LA TERRE SECTEUR!
