Gamme de testeurs de câbles et de traceurs pour câbles à paire et coaxiaux.

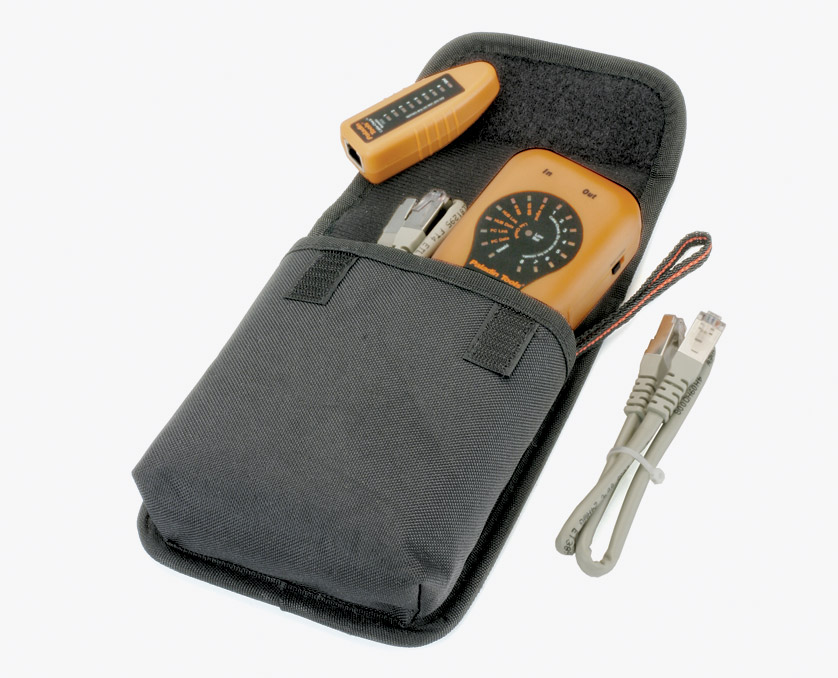

1576 Identificateur de données/liaison et testeur de câble
Cette unité compacte est un testeur de continuité polyvalent et un identificateur de réseau convenant aux câbles UTP, FTP et profil plat à terminaisons RJ45. Il teste à la fois les liaisons de données et les liaisons téléphoniques y compris les cordons de patch et les câbles installés pour repérer les bonnes connexions, les circuits ouverts, les courts-circuits et les connexions croisées. Il identifie aussi les vitesses de transmission de données et de liaison avec détection en temps réel (100 Mo et 10 Mo), plus les transmissions de données PC (carte réseau) et de concentrateur et les impulsions NLP ou FLP de liaison PC (carte réseau) et concentrateur. Le balayage peut être réglé sur rapide ou lent.
Accessoires fournis: deux cordons de patch RJ45, pile 9 V et sacoche de transport robuste en nylon avec boucle de ceinture.

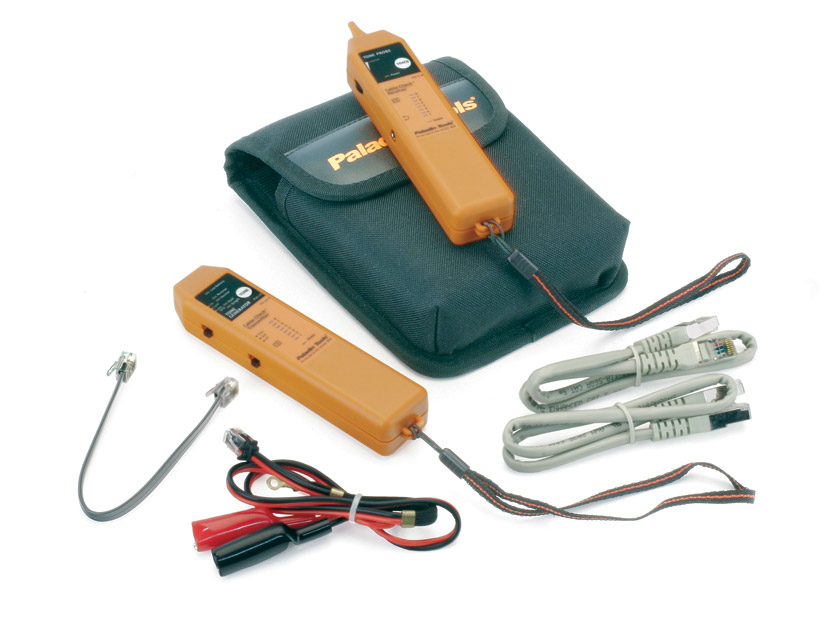

1573 Ensemble testeur de câble LAN et de téléphone
Identifie le brochage du connecteur et du câble, avec véritable "cartographie" du câble pour à la fois les cordons de patch et les câbles installés. Il accomplit aussi un test de continuité large bande, de condition de ligne, de dépistage et d'identification de conducteur avec générateur de tonalité et traceur de câble avec signal sonore.
Ses caractéristiques comprennent un test pour les circuits ouverts, les fils croisés et les courts-circuits, les brochages de connecteur et de câble avec un affichage à DEL clair pour chaque broche et le blindage, et les connexions à prise RJ45 blindée et pince crocodile. Le balayage peut être réglé en mode rapide ou lent sur tous les fils, ou un signal sonore peut être produit pour le traçage des câbles.
En mode de test de téléphone, il contrôle la polarité de la ligne d'alimentation du téléphone, affiche le statut de ligne (tonalité d'appel, sonnerie ou occupé), et fournit la puissance de communication pour les circuits de téléphone isolés afin de tester. En mode d'identification, il est réglable pour les circuits symétriques et asymétriques, avec un choix de quatre motifs de générateur, pour aider à l'identification des câbles. L'unité d'identification a une sonde inductive à haute sensibilité, et une sonde de volume et une prise casque 3,5 mm réglables pour opérer en silence.
Accessoires fournis: deux cordons de patch blindés RJ45, cordon RJ11 avec pinces crocodile, deux piles 9 V et une sacoche de transport robuste en nylon avec boucle de ceinture.

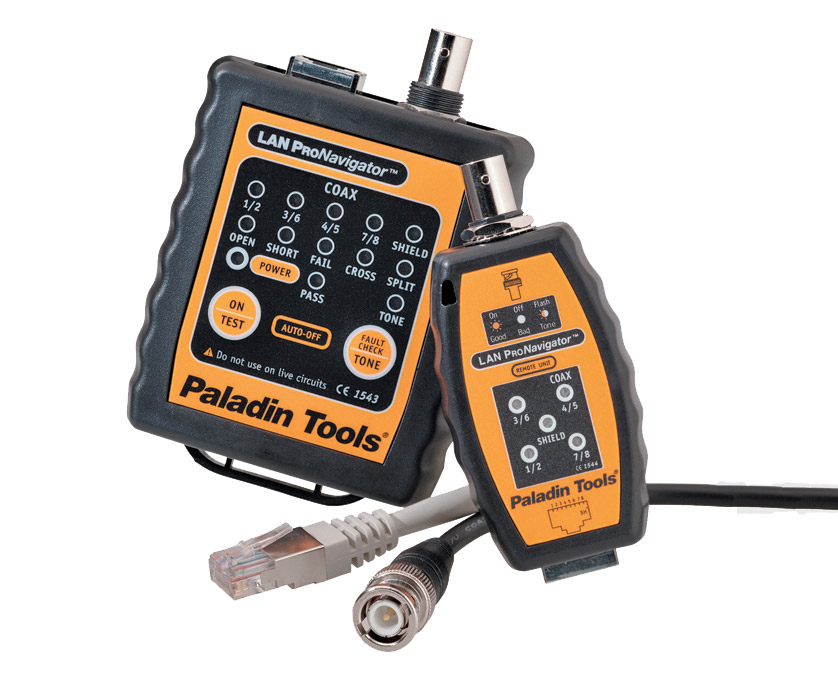

1543 Testeur LAN ProNavigator
Teste les câbles de données et de téléphone pour une bonne correspondance EIA/TIA-568A & B, Token Ring, 10-Base-T et des configurations Cat5, Cat5e et Cat6 ordinaires. Il teste aussi la continuité des câbles coaxiaux 50 et 75 ohms à terminaisons BNC. Il peut tester à la fois des cordons de patch et des câbles installés.
Il dispose d'un test simple à un bouton (bon/mauvais, ou détection de défaut) pour détecter les bonnes connexions, les circuits ouverts, les fils croisés et les paires fractionnées. Le statut de test est indiqué aux deux bouts du câble (sur l'unité principale et sur la distante). En mode de tonalité audio, le signal sonore est appliqué séquentiellement à chaque paire, et la réception est indiquée sur l'unité distante. Le signal sonore peut aussi être perçu par des détecteurs de type sonde inductive, pour le suivi et l'identification de câble.
Accessoires fournis: deux piles 9 V, deux pinces de ceinture.
