42-9618 CANFORD MDU1SQF DISTRIBUTEUR DE SECTEUR interrupteur, allumage séquentiel, filtrage, rouge, noir

Description

CANFORD - DISTRIBUTEUR DE SECTEUR - MDU1 - 12 sorties IEC - Entrée IEC

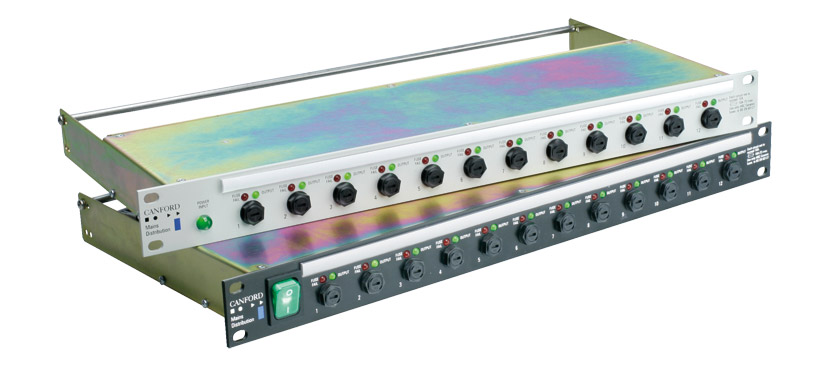

Cette gamme de panneaux de distribution électrique secteur à douze prises de sortie IEC avec une prise d'entrée IEC 10 ampères est logée dans un boîtier compact de montage en rack 1U. Toutes les versions ont sur la face avant un interrupteur à bascule lumineux ou un témoin d'alimentation néon sans commutation, un fusible et une double indication par diode du statut d'alimentation de chacun des canaux de sortie. L'entrée et les sorties se trouvent sur le panneau arrière. Il existe des versions à allumage séquentiel, d'autres avec entrée filtrée, et encore d'autres avec les deux.

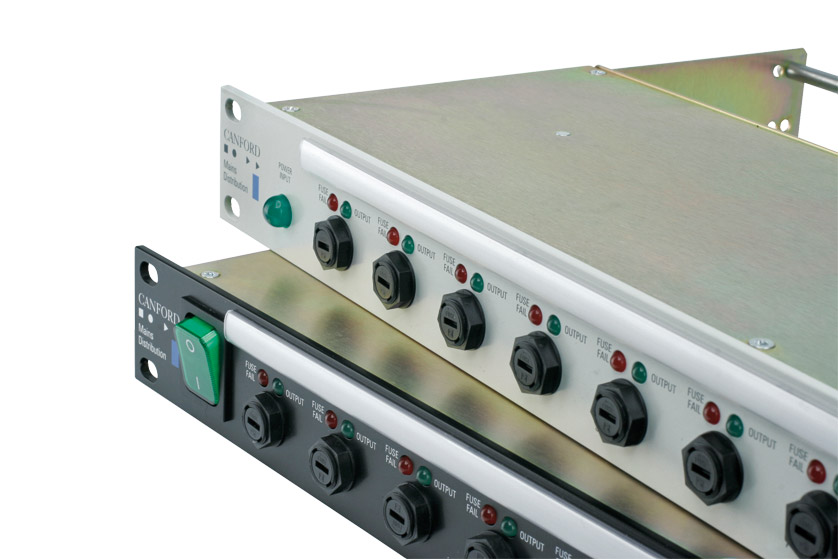

Les fusibles de la face avant ont deux diodes, une verte et une rouge, adjacentes. L'allumage de la verte indique que le circuit est correctement alimenté. L'allumage de la rouge (avec extinction de la verte) indique que le fusible est grillé.

Toutes les sorties sont numérotées à l'avant et à l'arrière pour une identification facile et un porte-légende avec protège-bande à pression est monté en face avant. Les bandes-légendes en papier fournies peuvent être insérées avant ou après l'installation; la hauteur imprimable est de 7,5 mm. Des modèles AutoCAD sont disponibles dans la "Zone Technique" de www.canford.co.uk ou en contactant l'assistance technique. Des inserts pour bande-légende (ne convenant pas aux imprimantes) 45-3082 et des caches transparents 45-3092 sont disponibles en pièces détachées.

Fixe-câbles

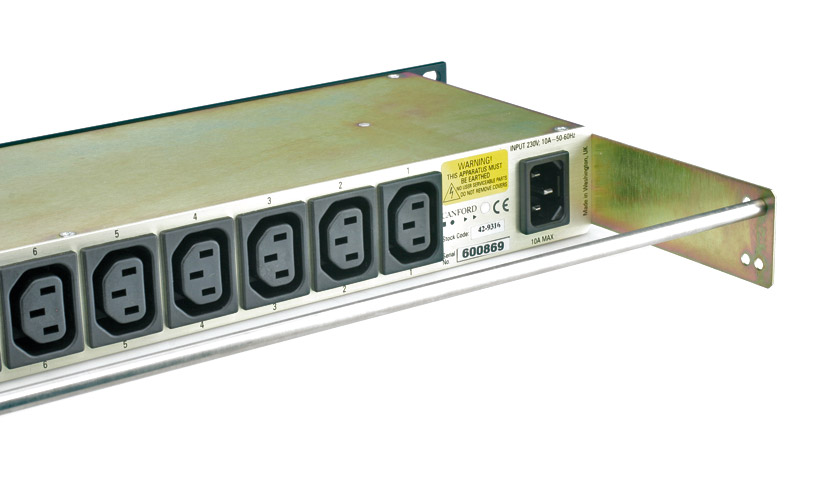

Comme les fiches de câbles IEC varient énormément en taille et en forme, il n'est pas possible de définir une attache de câble universelle. Pour réussir à sécuriser tous les types de connecteur IEC, raccordables et moulés, un fixe-câbles simple est monté en standard. Les barres en acier inoxydable peuvent être montées dans diverses positions pour tenir compte de la taille du connecteur de câble. Une barre supplémentaire peut être commandée séparément et montée, ce qui est particulièrement conseillé quand des connecteurs de hauteurs différentes sont insérés ou quand l'excédent de câble doit être enroulé à l'arrière. On l'emploie par exemple avec des cordons d'alimentations secteur moulés de longueur fixe à "double extrémité", tels que les modèles IEC à loquet.

Standard

La face avant a un interrupteur lumineux ou un témoin d'alimentation néon sans commutation, des fusibles de sortie indépendants avec témoins de statut. La face arrière a une entrée IEC 10 ampères et douze sorties IEC 10 ampères. Un plot de terre est intégré.

Avec allumage séquentiel

Ils sont comme le modèle standard mais en plus, pour éviter de surcharger l'alimentation, les sorties sont mises en service séquentiellement à la mise sous tension. Ce retard est vital quand on connecte à un même MDU plusieurs appareils tirant un fort courant "d'appel", comme les tubes cathodiques, amplificateurs de puissance ou équipements dotés d'alimentations à découpage. Cette solution séquentielle peut également servir à mettre sous tension les équipements d'une installation audio avant l'amplificateur de puissance pour éviter les "bruits d'allumage" et éventuels dommages causés aux enceintes.

Le retard d'allumage entre sorties successives est préréglé à 300 ms, mais une commande interne permet de le régler d'environ 30 ms à 660 ms. Les sorties sont commutées à l'aide de relais contrôlés depuis un microprocesseur. Le capot supérieur peut être retiré pour accéder à la commande de réglage de retard de mise sous tension.

Avec filtrage

Ils sont comme le modèle standard avec un filtre hautes performances, monté en interne, qui aide à protéger les composants électroniques délicats connectés au MDU des interférences convoyées par le secteur et à réduire l'effet audible des pics et creux dans l'alimentation secteur.

Avec allumage séquentiel et filtrage

Ces versions combinent les caractéristiques des modèles à allumage séquentiel et à filtrage.

Tous les modèles sont disponibles avec des faces avant à finition gris clair ou noir, avec interrupteur lumineux rouge ou vert ou témoin néon de "présence électrique en entrée" sur la face avant.

Les connecteurs homologues ne sont PAS inclus et doivent être commandés séparément si nécessaire.

Accessoires requis: Connecteur d'entrée: Bulgin, référence 42-154 ou Schurter, référence 42-051. Connecteurs de sortie: Bulgin, référence 42-153 ou Schurter, référence 42-054. Cordons secteur moulés: une large gamme est offerte, voir "Cordons d'alimentation secteur". Cordons secteur moulés à verrouillage: cordons IEC verrouillables, brevetés, voir "Cordons d'alimentation secteur - IEC à loquet". Accessoires optionnels: Plaques de protection d'interrupteur, voir ci-dessous. Kit fixe-câbles supplémentaire.

Caractéristiques techniques:

Dimensions et poids:

Tous les modèles sont à montage rack 19 pouces 1U, 44 x 483 (h x l) mm.

Plaques de protection d'interrupteur

Une plaque de protection d'interrupteur peut être montée sur les MDU Canford au moment de l'installation ou a posteriori pour éviter que les unités ne soient mises accidentellement hors ou sous tension. La découpe centrale permet l'accès du doigt et une bonne visualisation de l'interrupteur lumineux. Note: Les MDU à 12 et 14 prises nécessitent des plaques de protection différentes. Disponibles en gris clair ou noir.
