NEUTRIK - CONNECTEURS XLR - Fiches - Série XX
La gamme Neutrik XX succède au "standard" qu'est le connecteur XLR pour câble de la gamme X, et offre plusieurs caractéristiques nouvelles. Il est disponible en configurations 3, 4, 5, 6 et 7 broches, avec des contacts plaqué or ou argent et des corps nickel ou noirs.
Ils sont faciles à monter, avec seulement quatre pièces et pas de vis. Le bloc de contact est en plastique dur (polyamide) et s'insère par l'arrière du corps. Les contacts femelles ont une conception unique en cage, avec sept ressorts de contact indépendants pour une faible résistance de contact et une intégrité élevée, et ils incorporent un rempart de soudure pour empêcher la soudure de couler dans la zone des contacts homologues. Le connecteur femelle a un loquet métallique solide amélioré plus grand et plus facile à manipuler, plus de nouveaux contacts de masse à ressort supplémentaire pour une meilleure continuité de la masse du corps. Le mâle a une encoche de verrouillage améliorée pour une rétention plus sûre du connecteur homologue. La conception du mandrin Neutrik donne un serrage sûr avec tous les câbles de 3,5 à 8,0 mm de diamètre, et offre maintenant une plus grande résistance à la traction. Un rochet amélioré aide à prévenir l'ouverture accidentelle du guide câble pendant l'emploi. Des serre-câbles avec guide câble en polyuréthane apportent une haute protection du câble vis-à-vis des contraintes de torsion.
Des serre-câbles avec codage de couleur moulé pour l'identification (gamme BXX) sont disponibles - voir "Connecteurs XLR Neutrik pour câble: serre-câbles de la gamme XX". Des bagues de codage couleur sont aussi disponibles - voir "Connecteurs XLR Neutrik pour câble: bagues de la gamme XX".
Note de commande

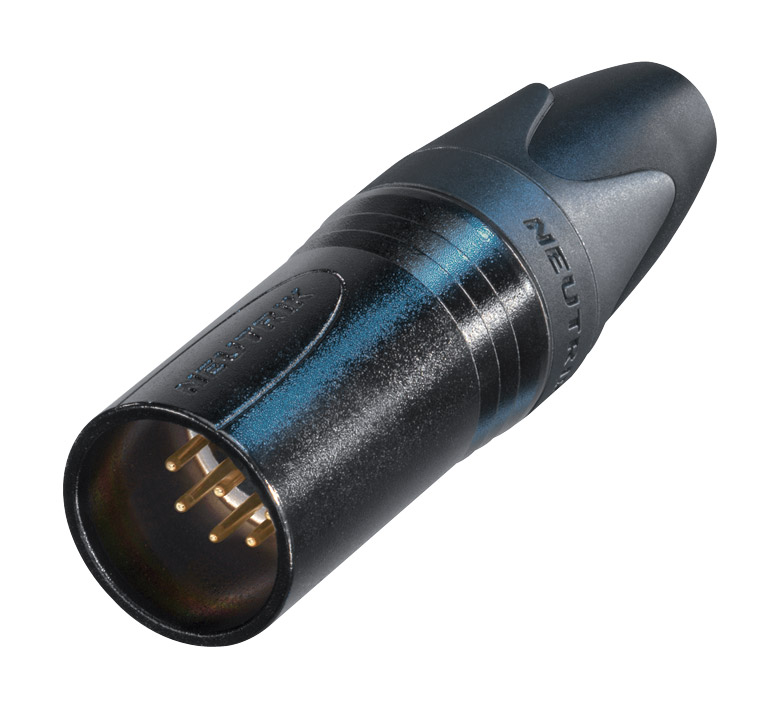

Les codes sans suffixe indiquent des corps plaqués nickel avec contacts plaqués argent (type standard). Les codes avec suffixe BAG indiquent des corps noirs avec contacts plaqués argent. Les codes avec suffixe B indiquent des corps noirs avec contacts plaqués or.
Les connecteurs de la gamme XX sont normalement livrés non montés, en sacs plastique individuels, toutefois les modèles 3 broches sont aussi disponibles en vrac par paquets de 100, pour accélérer le montage.
