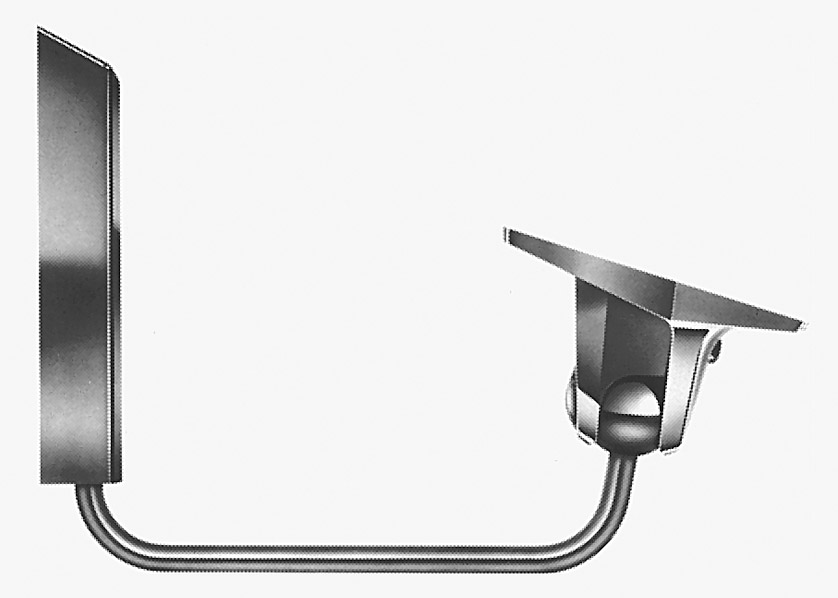

18-573 OMNIMOUNT 60.0 WB

Description

OMNIMOUNT - SYSTEME DE FIXATION

Le système de fixation Omnimount Universal est une solution économique, élégante et sûre pour fixer des équipement dans presque tous les endroits. Depuis l’introduction de ce produit aux USA dans les années 1980, il a été adopté comme standard de fait par de nombreux consultants, ainsi que par de nombreux constructeurs qui configurent les points d’ancrage de leurs équipements selon ce standard. Les données de résistances des matériaux établies en laboratoire ainsi que des tests en situation ont permis d’établir les tableaux de sélection, donnant l’utilisation idéale pour chaque modèle. Ces données sont essentielles pour le choix, car celui-ci engage la responsabilité de l’installateur en matière de sécurité. Comme leurs applications ne sont limitées que par “l’imagination”, de nouveaux exemples nous sont communiqués chaque année. Plus ce système vous devient familier, et plus d’usages vous en découvrirez.

Le ‘coeur’ du système Omnimount est un système de rotule et de mâchoire déposé, en combinaison avec des tubes de longueur et de formes diverses, berceaux de fixation, platines de montage, tiges filetées, et accessoires - tous ces éléments disponibles en tailles et tolérances variées.

La fixation Omnimount permet un réglage omnidirectionnel total, bien plus maniable que la traditionnelle fixation biaxe (panoramique/azimut), grâce au mouvement latéral et de rotation du tube.

Le design fonctionnel de Omnimount est non seulement élégant, mais évite à avoir à fabriquer des berceaux sur mesure. Les crochets, chaînes et anneaux peuvent être remplacés par une seule fixation, pas seulement esthétique, mais en plus, plus facile à régler.

Nomenclature de base

Le système Omnimount est présenté en cinq séries: 20.5, 30.0, 60.0, 120.0 et 240.0 - chaque série disponibles en différents styles. Le code complet du modèle commence par le numéro de la série, suivi d’un suffixe de lettres. Le numéro de série donne la taille et la tolérance de charge. Les lettres indiquent le modèle, et les composants inclus. Exemple: Le modèle 60.0WA est de série 60.0, et suffixe WA (wall assembly type arm) indiquant qu’il s’agit d’un assemblage pour montage mural. Il comprend un berceau de fixation et d’un cache.

NOTE: La série 10.0 n’est plus fabriquée.

‘Comment ça marche?’

Le berceau (3) est fixé au mur par trois vis. Le tube (4) glisse dans les trous du berceau (3). L’écrou inférieur (2) est vissé sur le tube (4) avant que celui-ci ne passe dans le trou supérieur du berceau (3). L’écrou supérieur (1) est ensuite vissé sur le tube. Les deux écrous supérieur (1) et inférieur (2) sont alors serrés contre le berceau (3), bloquant le tube (4) en position. Le cache (9) est aligné sur le berceau (3) puis poussé jusqu’à se clipser sur ce dernier. La pince (6, 7, 8, 10, 11) est ensuite fixée sur l’objet à suspendre, en utilisant les perçages dans la mâchoire fixe. L’objet est ensuite placé en position, les deux évidements sphériques des mâchoires placés sur la rotule (5). Le boulon de serrage (8) est ensuite serré, compressant les mâchoires mobiles (11) et fixe (6) sur la rotule (5). Les ‘dents’ des mâchoires (6, 11) mordent dans la surface de la rotule (5). En serrant encore un peu le boulon de serrage (8), la rotule se déforme légèrement selon une forme elliptique; Cette distorsion renforce encore la rétention du système. Cette action combinée permet de conserver l’angle réglé, sans risquer un affaissement de l’ensemble. L’écrou (10) est volontairement fileté sur une longueur limitée, précisément étudiée pour éviter un serrage excessif de la pince, et produire la force de serrage optimale (5).

Installations fixes

Les produits Omnimount doivent être installés par des professionnels, selon les standards et procédures d’installation reconnues. Lorsque l’installation se fait dans des lieux publics, il faudra tenir compte des règles de sécurité propre au bâtiment. Il est essentiel que le mur ou le plafond ou autre surface puisse non seulement accepter la charge totale suspendue, mais accepte aussi la méthode de fixation (ex. vis à bois sur solives, vis ‘bolo’ sur béton ou brique), ainsi que la résistance à la traction de celles-ci. L’architecte du bâtiment ou le bureau de contrôle devra être consulté en cas de doute.

Il est de même important de vérifier la résistance de l’objet à suspendre, et vérifier que la construction même de l’objet est suffisante pour supporter son propre poids, et plus particulièrement à l’endroit de l’accroche. Il conviendra de s’assurer que les vis ou boulons utilisés conviennent à l’effort demandé.

Installations mobiles

Les efforts et tolérances sont précisées pour des installations fixes, pour lesquelles aucun effort supplémentaire n’intervient. Dans le cas d’installations mobiles (véhicules) il faudra tenir compte des accélérations dans les efforts. Afin de garantir la tenue aux efforts supplémentaires et dus aux vibrations, il sera bon de choisir des modèles de spécification nettement supérieure à celle nécessaire dans le cas d’un montage fixe, voire d’un numéro de série supérieur.

Rapport Taille/Poids

Sur des systèmes Omnimount, les lois physiques de la gravité interviennent et le problème du centre de gravité doit être considéré. La plupart des objets courants (moniteurs, haut-parleurs) ne posent pas de problème, en restant dans un rapport taille/poids raisonnable. D’autres objets très longs et décentrés peuvent conduire à une distribution disproportionnée des forces sur la fixation et forcer la rupture, même si les spécifications statiques paraissent correctes.

Si un QUELCONQUE DOUTE subsiste à propos de la gamme de charge, la distribution des charges, le centre de gravité, ou si l’Omnimount doit être utilisé dans une position inversée ou inhabituelle, alors un modèle supérieur devra être choisi par mesure de sécurité. Bien que les pièces métalliques des systèmes Omnimount soient particulièrement rigides, il faudra toujours considérer la possibilité de flexion des mâchoires de la pince. Il est fortement déconseillé de choisir un modèle ‘à la limite’ des tolérances de charges, et lorsque le centre de gravité est décentré. Le couple engendré risque de dépasser les tolérances locales des mâchoires et tordre celles-ci. Choisir dans ce cas le modèle de tolérances supérieures. Toute pince endommagée par une charge éminemment excessive ne peut se prévaloir de la garantie.

Adaptateurs et Accessoires

Plusieurs types d’adaptateurs existent, pour tiges filetées, traverses, ou trépieds.

Adaptateur pour tige filetée

Les tiges filetées peuvent être utilisées comme supports économiques, en particulier à travers de faux-plafonds. De nombreux fabricants en fournissent de toutes longueurs, mais Omnimount en propose en longueur standard d’un mètre. Elles pourront être coupées à la longueur désirée, et sont livrées en couleur naturelle.

Dans le cas de plafonds suspendus, la tige passera à travers le faux plafond, pour aller se fixer sur une platine fixée à même le plafond du gros oeuvre. L’Omnimount est vissé sur la tige grâce à l’adaptateur adéquat. Les platines (série MCP) sont fabriquées en plaque d’acier 6 mm, avec un écrou soudé au centre, et ce pour toutes les séries. Elles sont finies noires, et sont livrées avec contre-écrou.

Deux adaptateurs ST ou STX peuvent être couplés dos à dos par le biais d’une tige filetée, pour former un support bi-pivot. Ce support sert à suspension verticale d’objets sur des plafonds penchés (illustration ci-contre).

Toutes les versions disponibles détaillées dans les spécifications de prix.

Adaptateur pour pince à tube

Un adaptateur existe pour conversion de l’attache en attache à pince sur tube, type ‘éclairage’. L’écrou pour fixer la pince à l’adaptateur est disponible.

Traverses

Ces traverses conviennent au montage des Omnimount de séries 240.0, sur des murs dont on connaît mal les caractéristiques, en répartissant l’effort sur deux ou trois traverses avec un plus grand nombre de points de fixation. Intéressant pour les lieux ou des traverses comme celles utilisées en lumière sont utilisées.

Deux U ainsi qu’un écrou supérieur solidarisent le tube aux traverses. Ces dernières sont livrées complètes, avec bouchons latéraux et cache longitudinal, finition noire en standard. Les traverses peuvent aussi être montées encastrées de sorte à ce que l’axe reste ‘ras du mur’. Longueur de traverse: 915 mm.

Serrage à relâchement rapide

Pour série 20.5 et 30.0 uniquement. Comprend un boulon de serrage à bouton cranté. Pour relâches rapides.

Câble de sécurité

Câble de sécurité. Mousqueton d’un côté et boucle de l’autre. Charge maximale: 450 kg, longueur: 840 mm. Code d’article SC1000.

SYSTEM DE FIXATION OMNIMOUNT (Suite)

Silent blocs

60.0ISO-W

Cet isolateur mécanique convient pour les séries 20.5, 30.0 and 60.0. Leur efficacité est maximale pour les séries 30.0 et 60.0. Dans tous les cas, deux Silentblocs sont nécessaires.

Par exemple avec les modèles WA ou WB, un Silentbloc sera fixé au trou inférieur, l’autre au trou supérieur du berceau mural. L’installation d’un troisième amortisseur au trou central du berceau est facultatif dépendra des contraintes de charge.

Montés sur options ST-MP, les amortisseurs devront être montés sur au moins deux des quatre fixations de la platine. Le 60.0ISO-W peut être utilisé lorsque la ST-MP est fixée au plafond. Dans ce cas, quatre isolations sont conseillées. Si une isolation supplémentaire doit être faite côté pince, le nombre d’isolants nécessaires pourront être glissés entre la mâchoire fixe et l’appareil.

Dimensions: Prof. 61,5 mm. Entre axe 82,5 mm (entre lignes de trous). Diamètre de trous de fixation 12,5 mm. Filetage ¹/₄ž- 20UNC, Vis et rondelles 25 mm fournies.

60.0ISO-C

Le type 60.0ISO-C est idéal pour les installations suspendues, et est un amortisseur à double déflexion, incorporant des éléments caoutchouc couplés à un ressort. Les deux extrémités sont par tiges filetées, l’une se fixant au plafonds, l’autre à l’Omnimount. Il conviendra d’attentivement serrer les écrous.

Les perçages existants acceptent des boulons et tiges filetées de 10 mm, compatible avec la série 20.5. L’amortisseur est le plus efficace avec un montage ST ou STX lorsque le centre de gravité de l’objet est aligné avec la fixation. L’utilisation de la 60.0ISO-C avec un montage CA ou WB par exemple, nécessiterait l’emploi d’un compensateur latéral, pour contrer l’effet pendulaire. A noter que les tiges filetées, les boulons, rondelles et écrous ne sont pas fournis. Ils doivent être commandés séparément.

Dimensions: hauteur hors-tout 125 mm. Longueur de boulons mini pour plafond: 60 mm.

Système de montage pour pavillons et drivers.

Pour cette application, l’Omnimount s’attache au support de montage plutôt que l’enceinte. Cette configuration inversée est spécifiquement pour les pavillons installés dans les stades, salles de concert, etc.

Codes

Le code Omnimount comprend trois parties:

La ‘série’ qui détermine les tolérances de charge:

Informations techniques, dimensions, etc. disponible sur le site web de Omnimount: www.omnimountpro.com. Notez que les adaptateurs métriques MTA & MCP sont fabriques par Canford, donc ne sont pas référencés sur ce site. Elles sont équivalentes des réf. TC & MP de Omnimount mais avec filtage métrique.
