CANARE - PATCH WECo 3Gb/s VIDEO HDTV
Les Patchs vidéo Canare sont de type “Western Electric” (W.E. ou WECo), format répandu dans le monde entier qui fait appel à des modules constitués d’une paire de Jacks et de micro-sélecteurs. Ils offrent une bande passante de DC à 3 GHz, ce qui couvre les signaux de vidéo analogique, de vidéo numérique série (SDI) et de TVHD 1080p jusqu’à 2.970 Gbits/sec (SMPTE424M).
Pour réduire les dépôts de poussière et de saleté, les paires de Jacks sont logées dans des boîtiers d’aluminium moulé robustes en formes de coquilles. Ces boîtiers intègrent également des doubles micro-sélecteurs à action inversée scellés hermétiquement qui sont montés sur un circuit blindé et parés pour 30.000 opérations. Deux résistances de 75 Ohms présentes sous la forme d’un film métallique de précision assurent une terminaison quasi-parfaite du trajet du signal. Les modules de Jacks sont fixés par des vis en façade, ce qui simplifie leur échange éventuel. Ces modules bénéficient d’une garantie fabricant à vie.
Deux modules de Jacks sont disponibles. Le module DVJB-W est “à coupure, reliés”. Il propose un trajet normalisé entre le Jack inférieur et le Jack supérieur. Le fait d’insérer un cordon de Patch dans l’un des deux Jacks termine automatiquement le circuit déconnecté par une charge de 75 Ohms. Le module DVJB-S est de type “à coupure, non-reliés”. Celui-ci est constitué de deux Jacks simples terminés par une charge de 75 Ohms jusqu’à ce que l’un d’entre eux se voie connecter un cordon de Patch. Ce module permet, par exemple, d’ajouter un Patch secondaire à un Patch central. En façade, ces modules se distinguent des modules DVJB-S par leur bague de Jack qui est légèrement en dents de scie. En face arrière, les DVJB-W proposent un code couleur bleu alors que les DVJB-S sont gris.

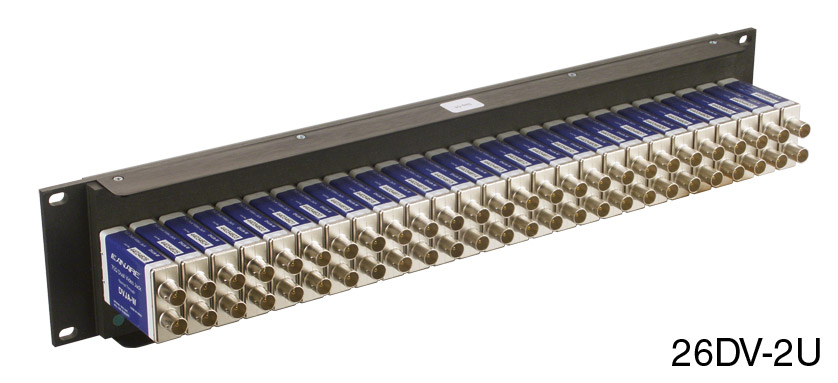

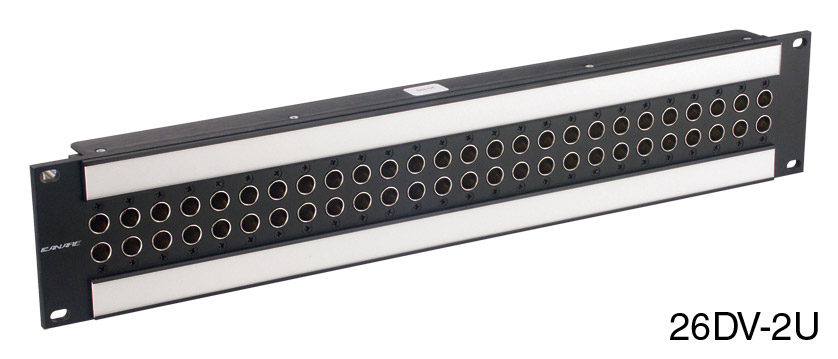

Les dispatchings sont disponibles en version 1U (format haute densité) en configurations 2 x 20, 2 x 24 et 2 x 26 ou en version 2U (format standard) en configurations 2 x 24 et 2 x 26. Les versions 2U proposent des bandes légende extra-larges. Par défaut, les Patchs sont équipés de modules DVJB-W, mais différents éléments (façades, modules de Jacks) sont disponibles séparément de sorte que chaque utilisateur peut réaliser des configurations mixtes. Les Patchs ne sont pas équipés de barres de maintien des câbles.
Des systèmes de cavaliers LP-1 sont disponibles en noir (neuf autres couleurs sur commande spéciale, 5 pièces minimum par couleur) et doivent être fixés manuellement aux modules DVJB-S.
Des cordons de Patch 75 Ohms flexibles VPC-WC sont disponibles en trois longueurs avec câble de couleur noir par défaut et passe-câble de sécurité noir sur les connecteurs. Autres longueurs et couleurs sur commande spéciale (10 pièces minimum pour chaque type).
Le BCJ-VWP, adaptateur fiche de Patch-BNC, permet au Patch d’accueillir directement des câbles terminés par des fiches BNC.
Attention: Même si les systèmes MUSA et WECo présentent de nombreuses similitudes, ils ne sont pas compatibles entre eux.
