CANFORD - PATCHS AUDIO GPO/VIDEO MUSA HD 3Gb/s 1080p - Numérique, HDTV et analogique

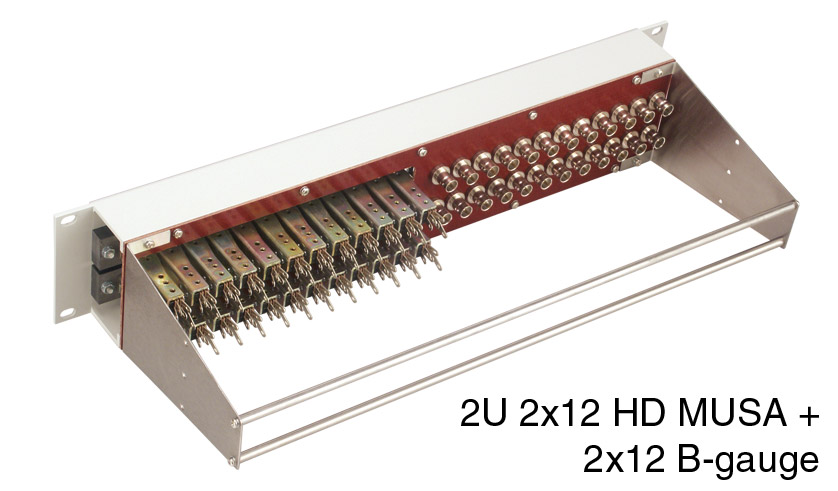

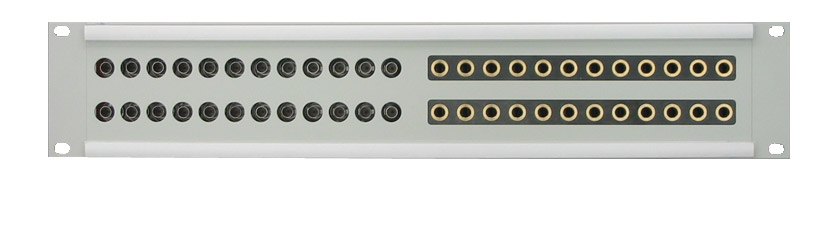

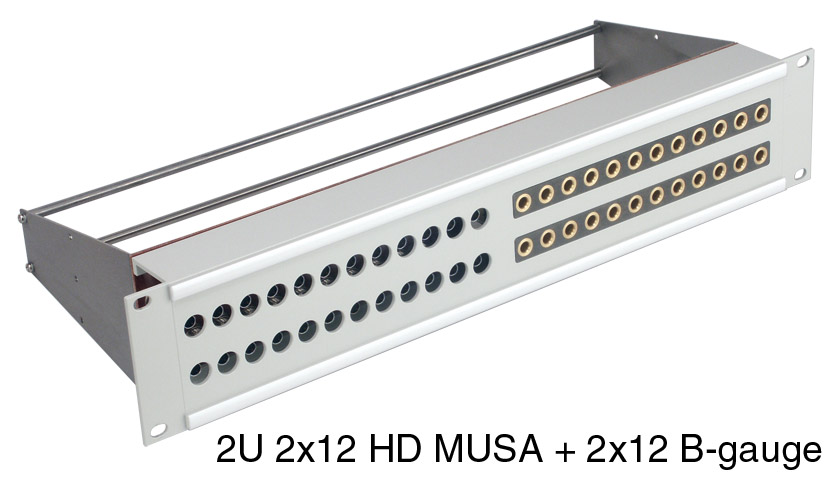

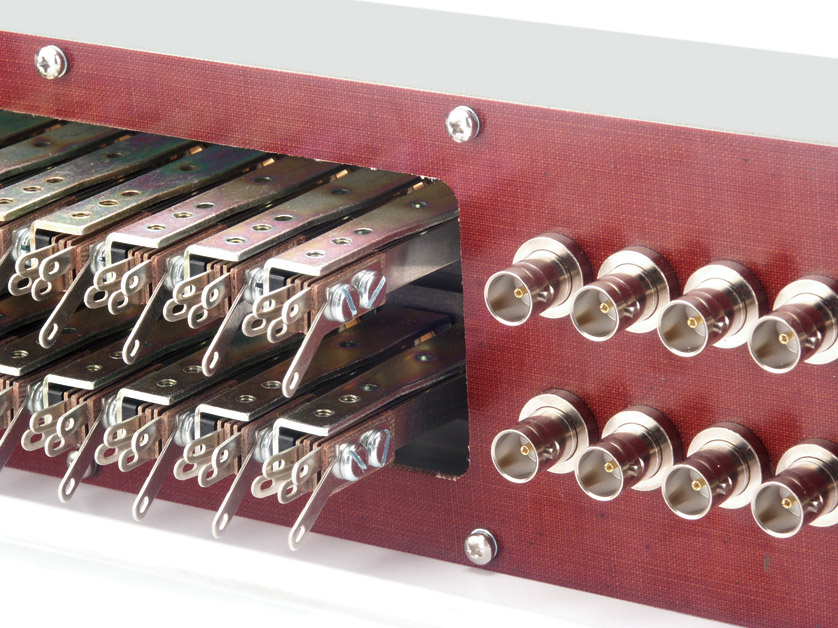

Pour les petites installations, ce patch hybride 2U a deux rangs de 12 adaptateurs MUSA et deux rangs de 12 jacks audio. Les connecteurs MUSA sont de type numérique/analogique comme ceux des patchs vidéo standard et ont un écart vertical pour cavaliers “U-links” 4402 Canford. Les jacks audio sont des GPO 6,35mm Mosses & Mitchell, à contacts palladium 5 points convenant à l’audio analogique et numérique AES/EBU, régulièrement espacés sur la moitié du panneau; “espacement mono”.
En aluminium rigide extrudé, les panneaux ont un fixe-câbles pour chaque rang de connecteurs; trois trous de montage supplémentaires permettent de repositionner les barres pour un autre routage de câbles. Des porte-légendes avec protège-bande à pression sont placés au dessus et en dessous des rangs de connecteurs et permettent l’insertion de bandes de papier avant ou après l’installation; 7,5mm de hauteur imprimable. Des modèles AutoCAD de bandes-légendes peuvent être téléchargés grâce au lien fourni en page du produit sur www.canford.co.uk.
Profondeur derrière panneau, fixe-câbles inclus, 180mm. Disponibles en finition Gris (BS4800-10A03) ou Noir. Des inserts papier et des protège-bandes transparents sont disponibles.
Des supports sont disponibles pour monter les façades en retrait dans le rack et un capot optionnel de protection peut être placé et retiré sans gêner les montages de façade, voir “Supports de montage en retrait sur rack et Capots de sécurité”.
Note d’utilisation:
Si un capot doit protéger les cavaliers “U-links” type 4402 Canford, des supports de montage en retrait de 50mm sont requis. En cas de raccordements croisés par cordons de patch, des supports de montage en retrait de 100mm ou plus sont recommandés.
