Description
EMO - DISTRIBUTEURS D’ALIMENTATION - Série C
Série C600 et C610
Ces panneaux rackables vous permettent d’alimenter en toute sécurité tous vos appareils montés en racks pour des installations temporaires sur scène, en studio ou en diffusion en extérieur. Les prises d’alimentation conformes aux normes internationales supportent parfaitement la rigueur des applications mobiles. Pour preuve, les omniprésentes versions 110V jaunes, qui le démontrent malgré ce qu’elles endurent.

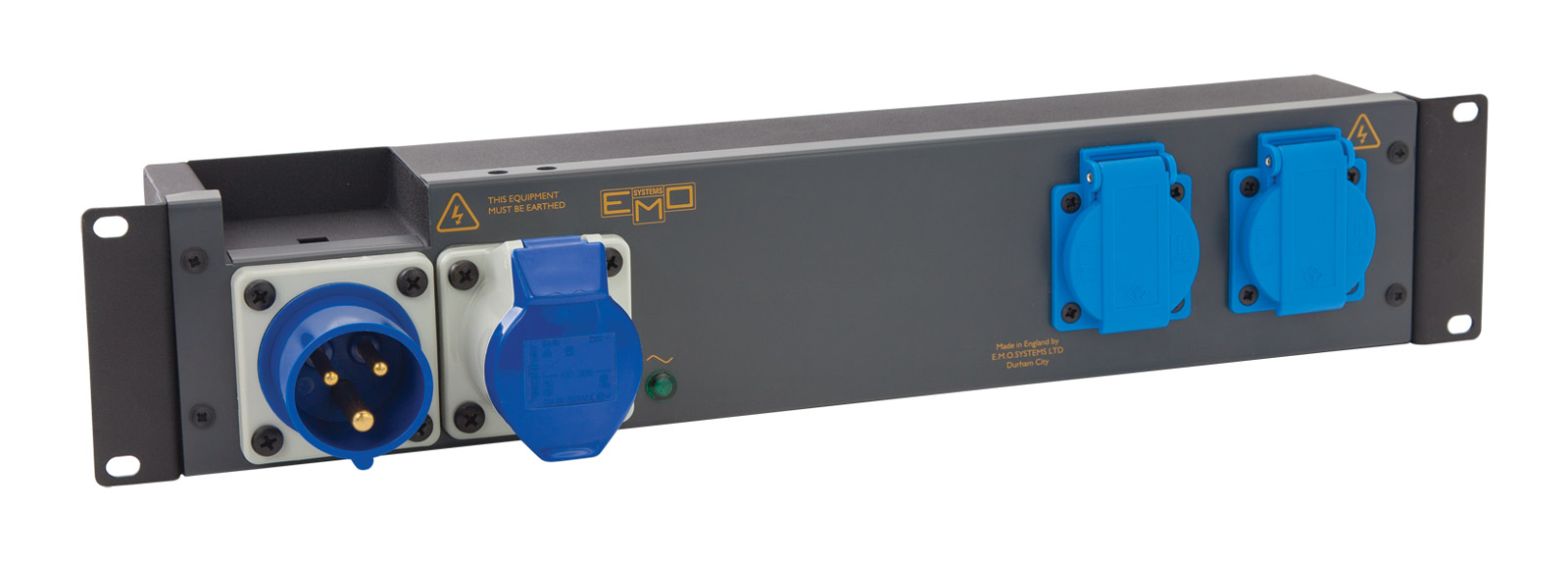

Chaque panneau, constitué d’un boîtier en acier de dimensions respectables, est équipé d’un connecteur d’alimentation IEC309 (autrefois connu sous les appellations BS4343 et CeeForm) à relier au secteur et d’une sortie d’alimentation directe pour pouvoir alimenter d’autres panneaux. Vous pouvez ainsi alimenter plusieurs racks mobiles à partir d’une seule source, à la condition que le secteur et les câbles d’alimentation soient de capacité suffisante. L’alimentation peut également être envoyée aux prises de distribution référence 42-390. Particularités des versions 16 Amps, un dégagement situé au dessus du connecteur d’alimentation permet de faire rentrer le câble dans le rack pour éviter toute interférence avec les appareils du rack et une sécurité permet de verrouiller le câble d’alimentation au connecteur d’alimentation pour éviter tout débranchement accidentel. Les versions 32 Amps, qui bénéficient de connecteurs coudés, disposent de cette sécurité sur le connecteur d’alimentation et sont livrées avec des ouïes de fixation réglables pour pouvoir placer l’appareil plus ou moins profondément dans votre rack et éviter ainsi tout choc avec les flight cases.
Tous les modèles sont équipés d’un témoin à néon qui s’allume en présence de l’alimentation. Les prises d’alimentation de sortie 13A BS1363 sont de type MK et sont montées parallèlement au connecteur d’alimentation d’entrée (sauf C660). Elles ont été étudiées pour éviter toute interférence avec les appareils adjacents et peuvent recevoir des alimentations “plug-top”. Les prises de sortie 6 Amps IEC320 disposent chacune de leur propre témoin au néon et sont reliées par groupes de quatre au secteur par l’intermédiaire d’un fusible en face avant.
C660
Modèle 32 Amps particulier destiné aux appareils à haute puissance comme les racks d’amplificateurs ou les racks de variation de petite taille. Deux prises de sorties 16 Amps IEC309 destinées aux appareils haute puissance et trois sorties 13A en face arrière destinées aux processeurs et appareils de commande sont pilotées par trois coupe-circuits 16 Amps qui empêchent l’apparition de transitoires lors de la mise sous tension.
Note d’utilisation: Les panneaux doivent être alimentés par des circuits protégés, choisis en fonction de la capacité des câbles qui les alimentent. Il est d’usage d’utiliser un câble flexible de 2,5 mm² pour fournir un courant maximum de 16A, IEC309, câbler les prises murales, réduire les chutes de tension, offrir une terre avec une impédance moins élevée et offrir une compatibilité totale avec les lignes fixes protégées par des fusibles de 20A. Ce câble est référencé 33-354.
Il est impossible de faire ici le tour de toutes les configurations réalisables. Celles que nous vous indiquons ne sont que des exemples. En cas du moindre doute, demandez conseil à un technicien qualifié.
Pour les connecteurs IEC309 compatibles, voir index: Secteurs, connecteurs, extérieur.
Spécifications techniques:
|
Dimensions: | 19” (l) x 135 (p, max) x 88 (h)mm |
|
Poids: | 3kg |
|
Type | Alimentation | Prises avant | Prises arrière |
|---|
|
| connecteurs | | |
|---|
|
C601 | IEC 16 Amp | 4 x UK 13 Amp | 1 x UK 13 Amp |
|
C602 | IEC 16 Amp | 2 x UK 13 Amp | 5 x UK 13 Amp |
|
C602S | IEC 16 Amp | 2 x Schuko | 5 x Schuko |
|
C603 | IEC 16 Amp | None | 5 x UK 13 Amp |
|
C603S | IEC 16 Amp | None | 5 x Schuko |
|
C604 | IEC 16 Amp | 4 x UK 13 Amp | 5 x UK 13 Amp |
|
C611 | IEC 16 Amp | None | 16 x IEC 6 Amp |
|
C612 | IEC 16 Amp | 2 x UK 13 Amp | 16 x IEC 6 Amp plus 2 x UK 13 Amp |
|
C612S | IEC 16 Amp | 2 x Schuko | 16 x IEC 6 Amp plus 2 x Schuko |
|
C660 | IEC 32 Amp | 1 x IEC 32 Amp | 2 x IEC 16 Amp |
|
| | | 3 x UK 13 Amp |
